無線充電吸波材MX-FKW-100
無線充電吸波材

無線充電吸波材MX-FKW-100

無線充電吸波材 MX-FKW-100 是一種專為行動裝置無線充電設計的電磁屏蔽材料,具備 WPC、MST 與 NFC 三合一(3-Combo)多頻段覆蓋能力,可同時應用於 接收端(Rx)與發射端(Tx)。該材料厚度僅 0.1 mm,結構超薄且易於整合,可安裝於各類智慧型手機與行動設備中而不影響產品設計空間。MX-FKW-100 能有效抑制無線充電過程中的電磁干擾,提升能量傳輸效率與充電穩定性,同時支援 最高 15W 大功率無線充電,適合作為智慧型手機天線與無線充電模組的電磁屏蔽解決方案。

 無線充電吸波材 MX-FKW-100

PRODUCT INFO

產品規格

PRODUCT NAME MX-FKW-100
Size W(5mm – 120mm) / L(free size)
Structure Black PET cover tape: 0.01mm
Magnetic foil: 0.095mm
Double adhesive: 0.01mm
Total thickness 0.10mm ± 0.05 (without release film: 0.075mm)
Materials Fe alloy
Operating temperature -40 ~ 85 ℃
Saturation magnetic flux density 1.25 T
Permeability (100 kHz) 1000 ± 15%
Magnetic field absorption @ 100kHz 20dB ± 2dB
Magnetic field absorption @ 13.56MHz 5dB ± 1dB

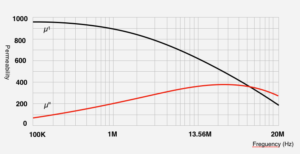

導磁率曲線圖

導磁率曲線圖

S11 曲線圖

S11 曲線圖

產品特色

  • 覆蓋多個頻率:WPC + MST + NFC 3Combo 智慧型手機天線 – High B, High μ & Low loss – 提升充電效率
  • Rx & Tx 均適用:可同時用作 Rx 和 Tx 屏蔽片
  • 超薄 (0.10mm):可裝入任何行動設備
  • 大功率支持:支援高達 15W 大功率無線充電設備

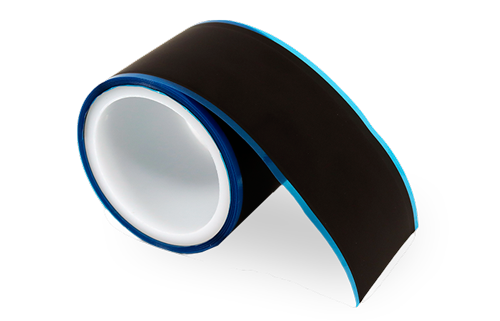

產品示意圖
