EMI吸波材在AI應用上的解決方案
AI
人工智慧系統吸波材 EMI / RFI 解決方案
AI · Data Center · Edge
EMI吸波材在AI上的解決方案

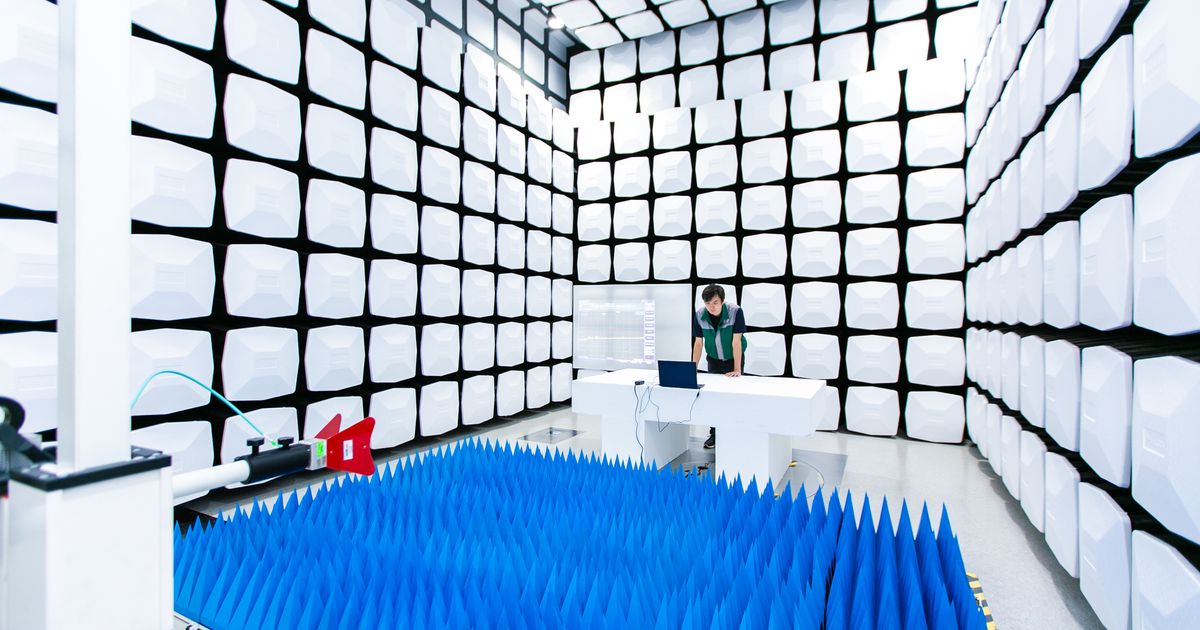

一、為什麼 AI 系統特別需要吸波材
AI 設備常同時具備 高頻、高速、高功耗、高密度 四個特性：
- GPU / NPU 高速運算 → 強電磁雜訊（EMI）
- PCIe / SerDes / HBM → 高頻串擾（10–112 Gbps）
- 多卡並行、模組堆疊 → 腔體共振
- 無線模組（Wi-Fi / 5G / mmWave）→ 干擾敏感

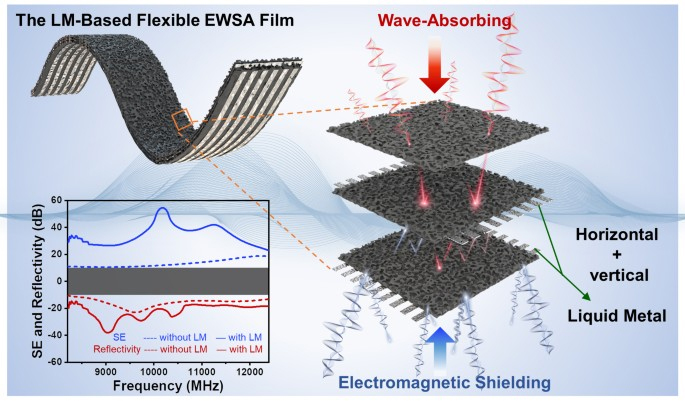

※ 吸波材的角色不是「遮蔽」，而是「吸收 + 抑制共振」
二、AI 應用的 6 大具體解決方案

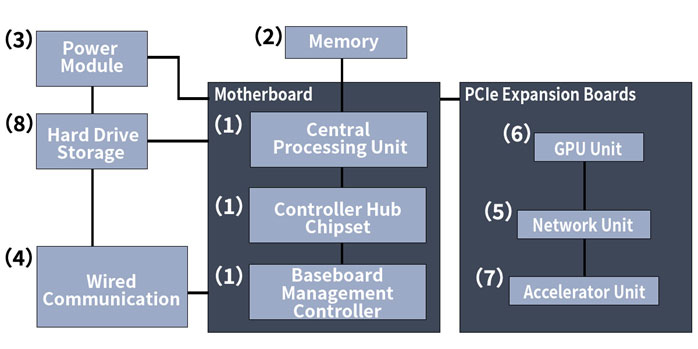

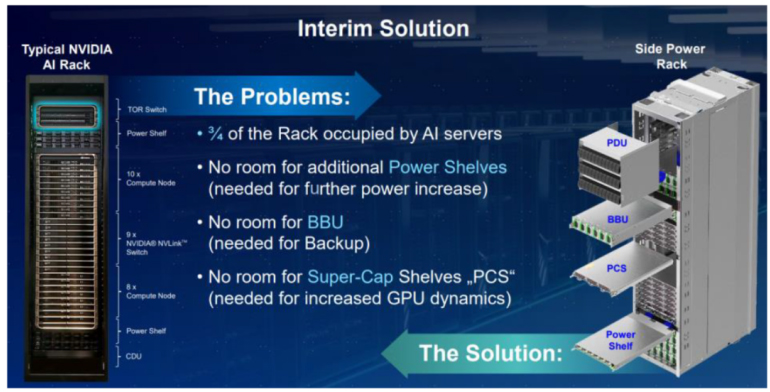

1. AI 伺服器 / GPU 伺服器
問題
- GPU VRM、HBM、PCIe Gen5/6 產生高頻 EMI
- 金屬機殼形成腔體共振（30 MHz–10 GHz）
解決方案

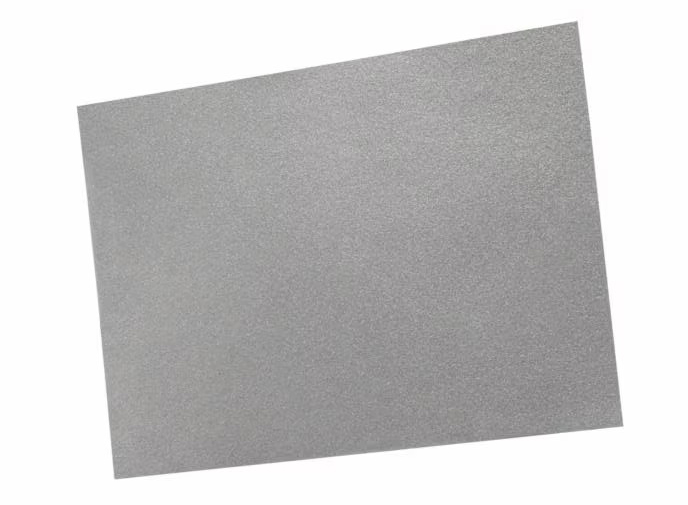

- GPU 上蓋 → 薄型片狀吸波材（0.3–1 mm）
- 主機殼內壁 → 片狀 / 泡棉吸波材
- PCIe 插槽區 → 低介電、低壓縮永久變形吸波材

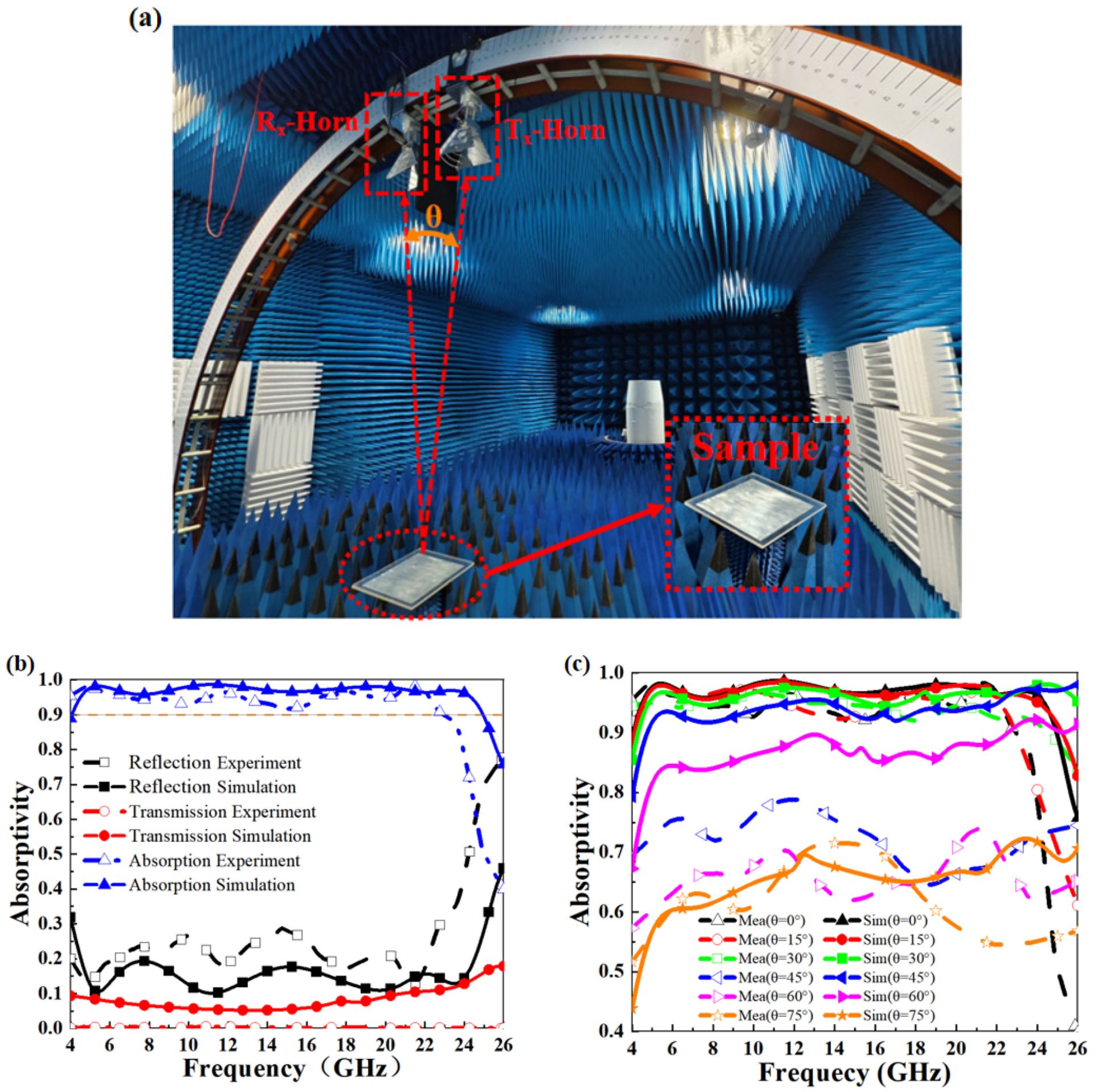

效果
- EMI 衰減：10–30 dB
- 降低誤碼率（BER）
- 提升整機穩定度與通過 EMC 測試機率

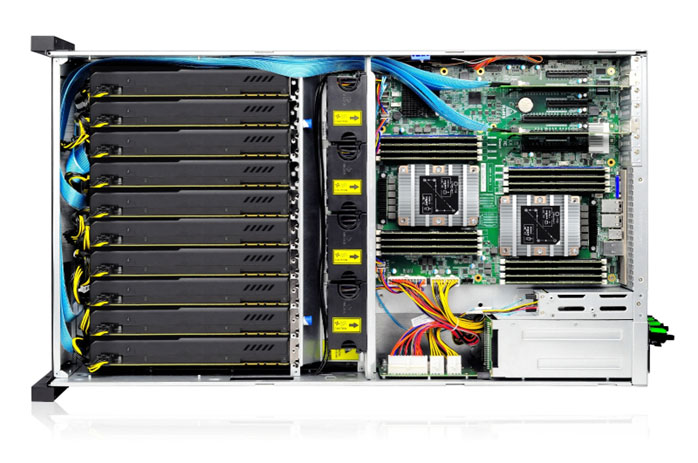

AI 伺服器吸波結構示意圖（System / Chassis Level）
※ 在人工智慧伺服器機箱中放置 EMI 吸收材料，以抑制高頻電磁干擾。
結構說明（由外到內）
- 金屬機殼（Chassis）：內壁貼附片狀 / 泡棉吸波材 → 抑制腔體共振與反射波
- GPU 模組：GPU 上蓋貼薄型吸波片（0.3–1 mm），VRM / HBM 區域局部吸波
- 高速介面區（PCIe Gen5/6）：插槽上方或側邊配置吸波條
- 風道不遮擋：吸波材避開主要散熱氣流
吸收對象
- GPU switching noise
- PCIe / SerDes 輻射
- 機殼內 standing wave

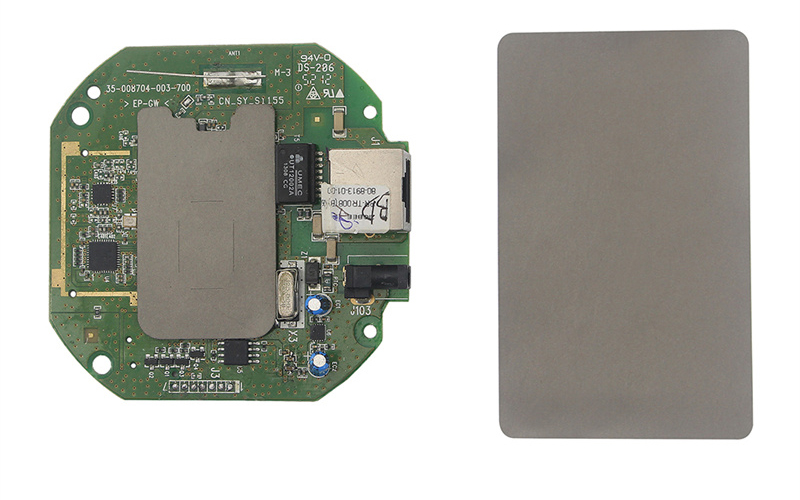

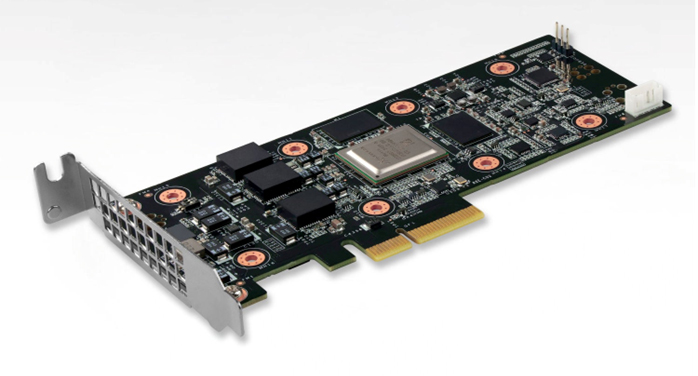

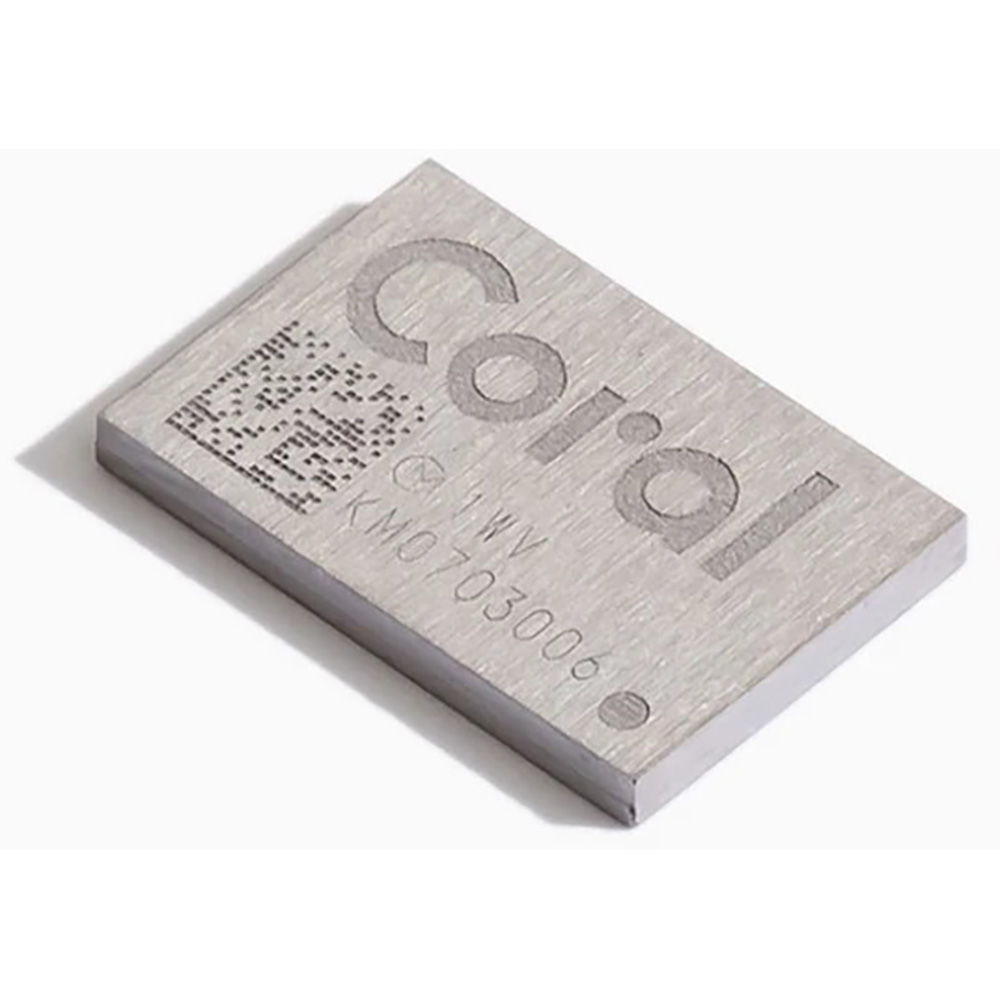

2. AI 加速卡 / 推論模組（Edge AI）
問題
- 小尺寸高密度，無法靠距離隔離
- SoC + DDR + PMIC 雜訊耦合
解決方案
- SoC 上方：高磁損薄型吸波片
- DDR 周圍：低導熱吸波材（避免過熱）
- 金屬外殼內貼吸波材抑制反射
效果
- 降低模組間串擾
- 穩定推論時脈
- 降低功耗波動
3. AI 晶片封裝（Chip / Package Level）
問題
- 封裝內部反射造成 EMI 回灌
- 高速 I/O 易受封裝共振影響
解決方案
- 封裝上層：超薄吸波塗層（<100 μm）
- 封裝邊緣：磁性吸波環結構
- 與 underfill / molding compound 共設計
效果
- 降低封裝內 EMI
- 改善 SI / PI
- 提高良率

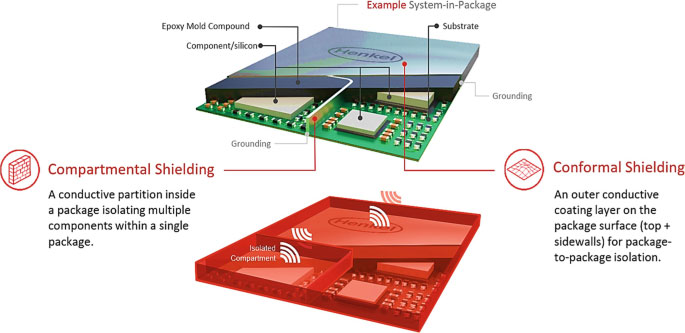

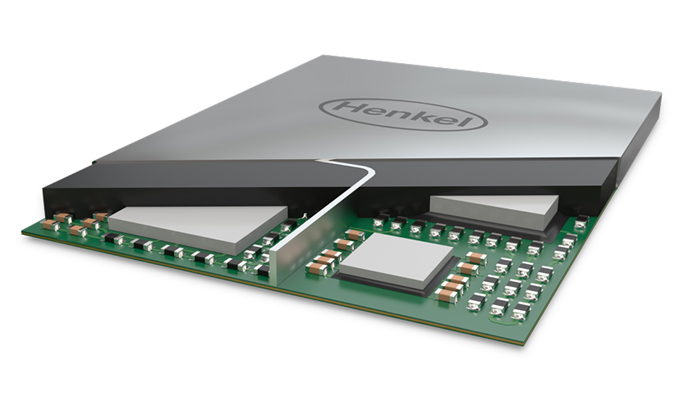

AI 晶片吸波結構示意圖（Chip / Package Level）
※ 在人工智慧處理器封裝中使用薄吸收層的晶片級電磁干擾抑制結構。
結構分層
- Silicon Die（AI Core / NPU）
- 封裝基板（Package Substrate）
- 吸波層（關鍵）：超薄吸波塗層（<100 μm）或磁性吸波薄片
- Heat Spreader / Lid
- 散熱模組（Heatsink）
設計重點
- 吸收封裝內高頻反射（>3 GHz）
- 抑制高速 I/O EMI 回灌
- 不影響熱路（thermal path）

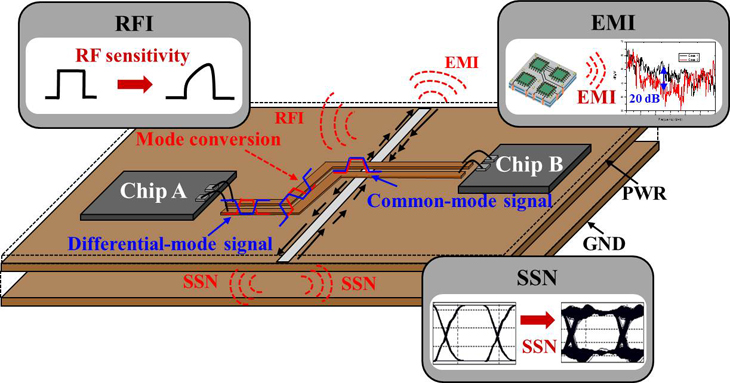

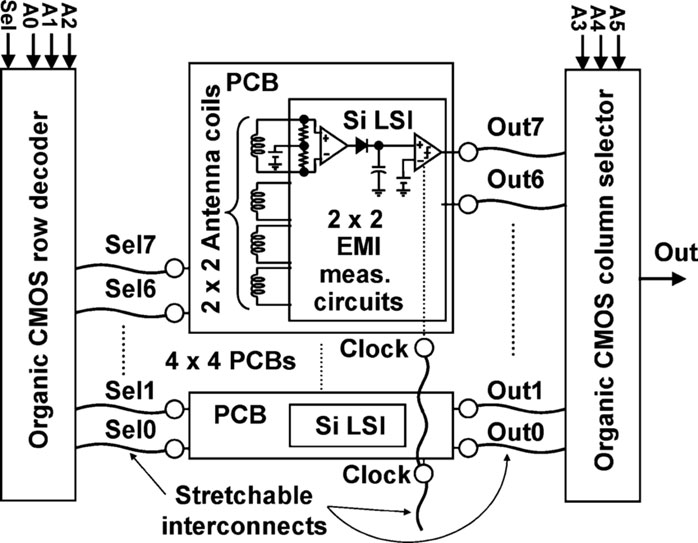

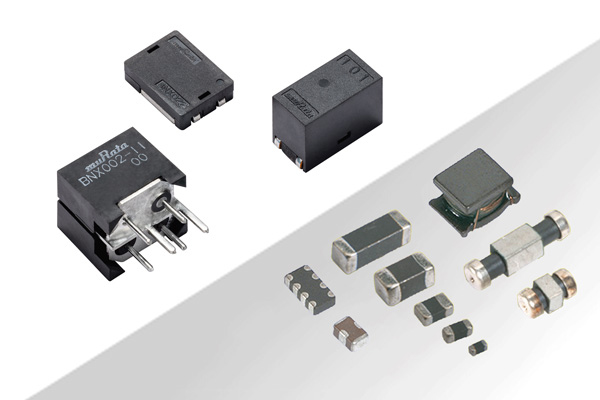

4. AI 主板（PCB 等級）
問題
- 高速線路（PCIe、DDR、SerDes）串擾
- 電源層與訊號層耦合
解決方案

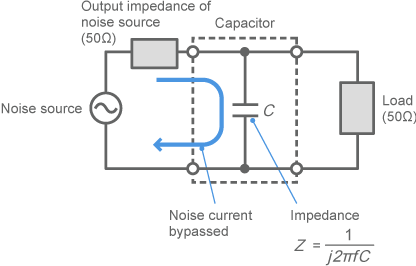

- 關鍵 IC 上方：貼片式吸波材
- PCB 背面熱點區：局部吸波片
- RF 區域：吸波 + 接地結構混合設計
效果
- 降低雜訊峰值
- 提高訊號眼圖開口
- 減少重佈線風險

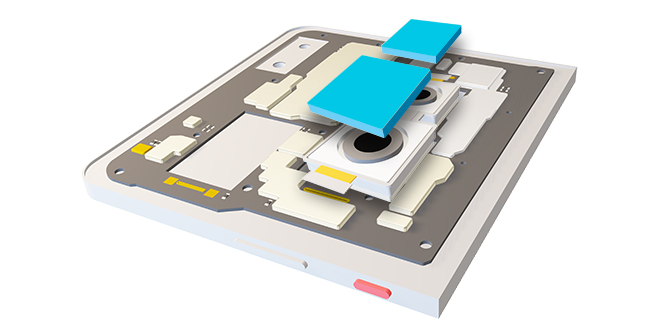

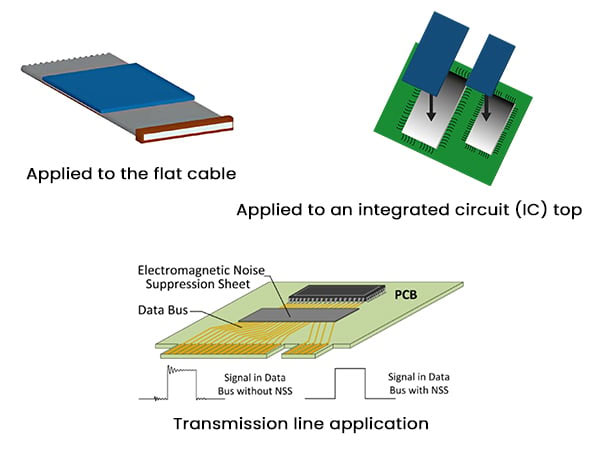

AI 主板 / PCB 吸波結構示意圖（Board Level）
※ 在高速人工智慧主機板中使用局部吸收材料進行 PCB 級 EMI 抑制。
配置方式
- 關鍵 IC 上方：SoC / FPGA / Switch 上貼片狀吸波材
- 高速線路區：PCIe / DDR 區域上方局部吸波
- PCB 背面：熱點區貼薄型吸波片
- RF 與數位區隔離：吸波材 + 接地牆（GND via fence）
效果
- 降低串擾與共模雜訊
- 改善 eye diagram
- 降低 EMI 峰值

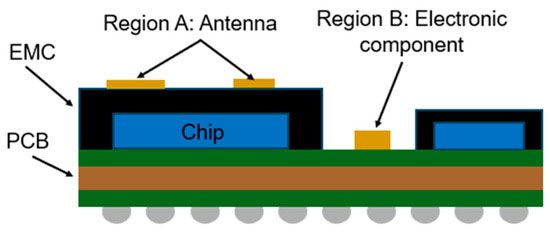

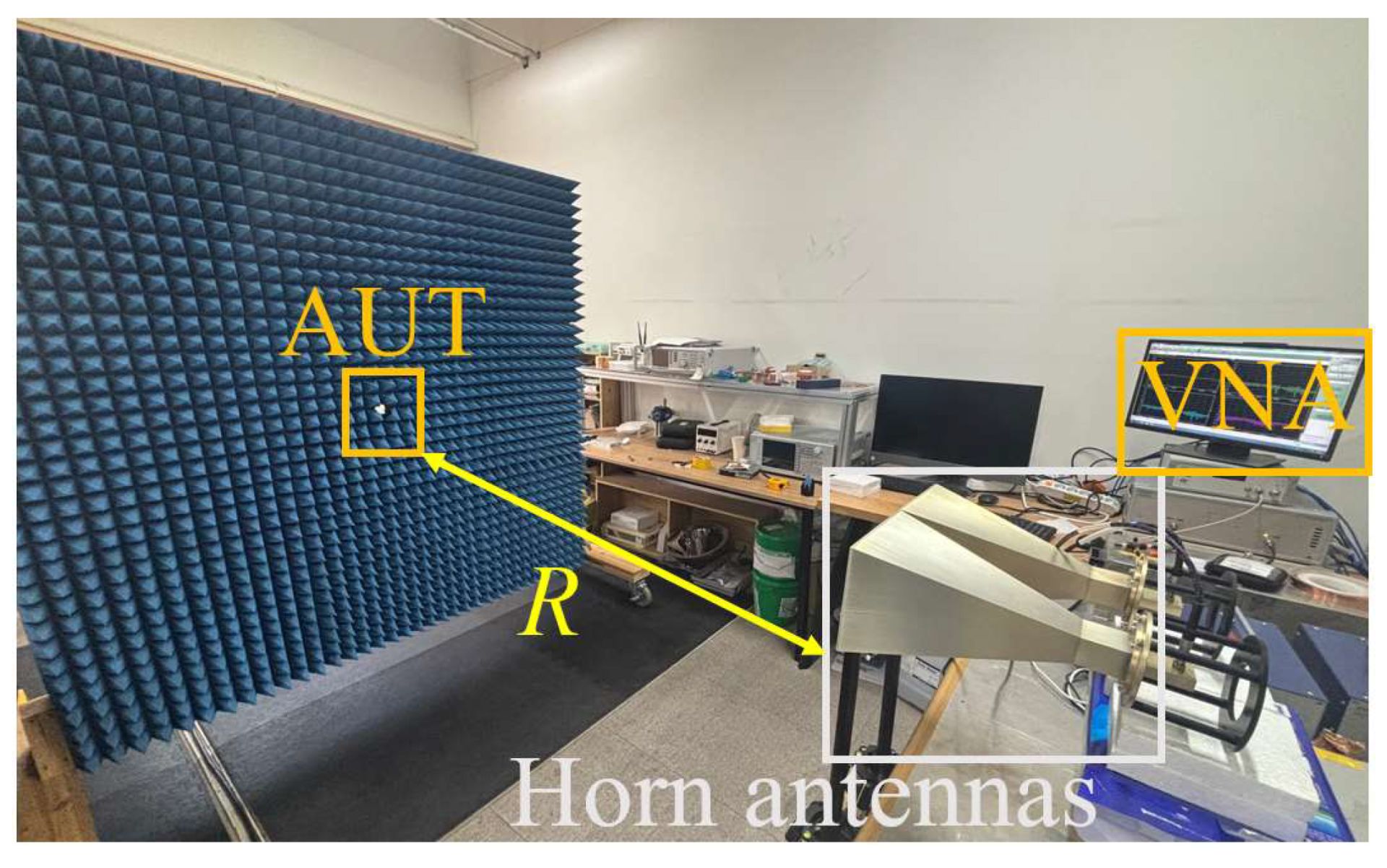

5. AI + 無線通訊整合設備
問題
- AI 運算雜訊干擾天線
- 天線反射波回灌至 RF Front-End
解決方案
- 天線背面：低介電吸波材
- RF 模組與 AI 模組中間：吸波隔離層
- 腔體邊緣吸收駐波
效果
- 提升 SNR
- 降低封包錯誤率
- 穩定通訊品質

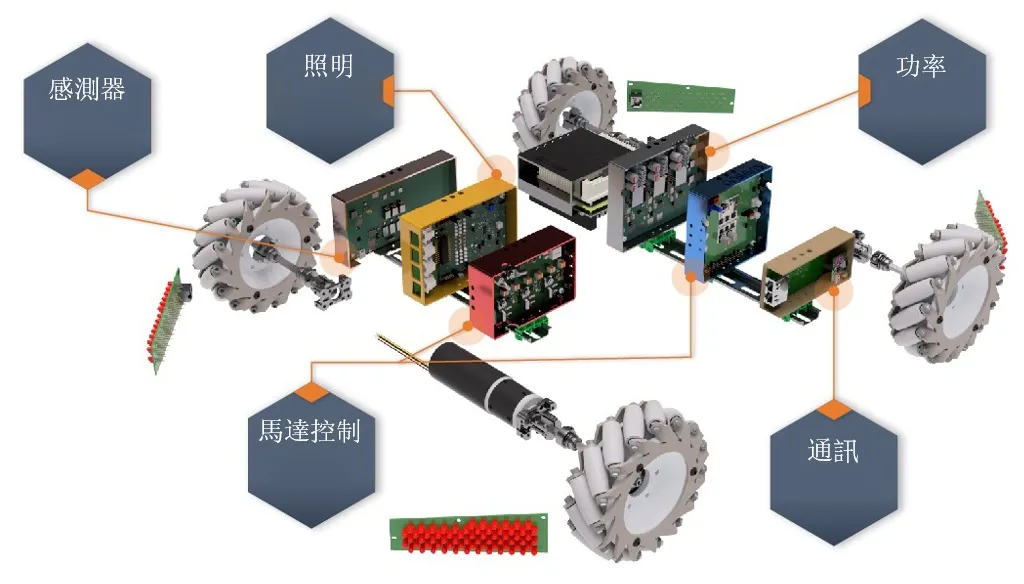

6. AI 機器人 / 自主系統
問題
- 馬達、驅動器 → 強 EMI
- 感測器（LiDAR、Camera、IMU）易誤判
解決方案
- 馬達驅動區 → 高磁損吸波材
- 感測器模組外殼 → 內貼吸波材
- 電源模組與感測模組隔離
效果
- 感測數據更穩定
- 降低誤判與雜訊
- 提升導航與辨識準確率
三、AI 專用吸波材選型對照表
| 應用位置 / 目標區域 | 建議材料類型 | 適用頻段 | 關鍵特性與 AI 應用優勢 |
|---|---|---|---|
| GPU / ASIC / SoC 晶片上方 | 超薄型磁性片狀吸波材 | 1 GHz ～ 10 GHz | 具備高磁導率，專門吸收晶片運算時產生的強大電磁雜訊。厚度極薄（常 < 0.1 mm），不會過度干擾系統散熱模組。 |
| 機殼內壁 / 金屬屏蔽罩死角 | 泡棉吸波材（Foam Absorber） | 0.5 GHz ～ 6 GHz | 內含導電 / 磁性碳材的輕量泡棉，主要用於消除機殼內因多卡堆疊或模組密集產生的「腔體共振」暗區。 |
| 高速傳輸線 / PCIe / HBM 周邊 | 高頻低介電吸波材 | 2 GHz ～ 40 GHz | 針對 10–112 Gbps 以上的高速串擾（Cross-talk）抑制，介電常數低，避免影響高速差動訊號的完整性。 |
| 晶片封裝層（覆晶 / 堆疊內部） | 吸波塗層（Absorber Coating） | > 3 GHz | 直接塗佈於封裝表面，超薄、客製化強，適合高密度系統陣列（如 CoWoS 封裝晶片）的近場干擾抑制。 |
| Wi-Fi / 5G 天線隔離區 | 超薄軟性磁性吸波材 | 2.4 GHz ～ 6 GHz | 用於天線與運算模組之間的隔離，降低 AI 運算雜訊對無線通訊品質的影響。 |
