一、應用背景與需求說明

無人機整合多種高頻電子模組（GNSS、IMU、RF 通訊、影像傳輸、飛控板），在有限空間與高功率密度下，容易產生：

• RF 模組間的電磁耦合干擾
• 高頻反射造成的接收靈敏度下降
• 馬達與 ESC 產生的寬頻雜訊

吸波材的角色並非取代金屬屏蔽，而是補強金屬屏蔽的高頻盲區與腔體共振問題。

二、關鍵應用場景與結構設計

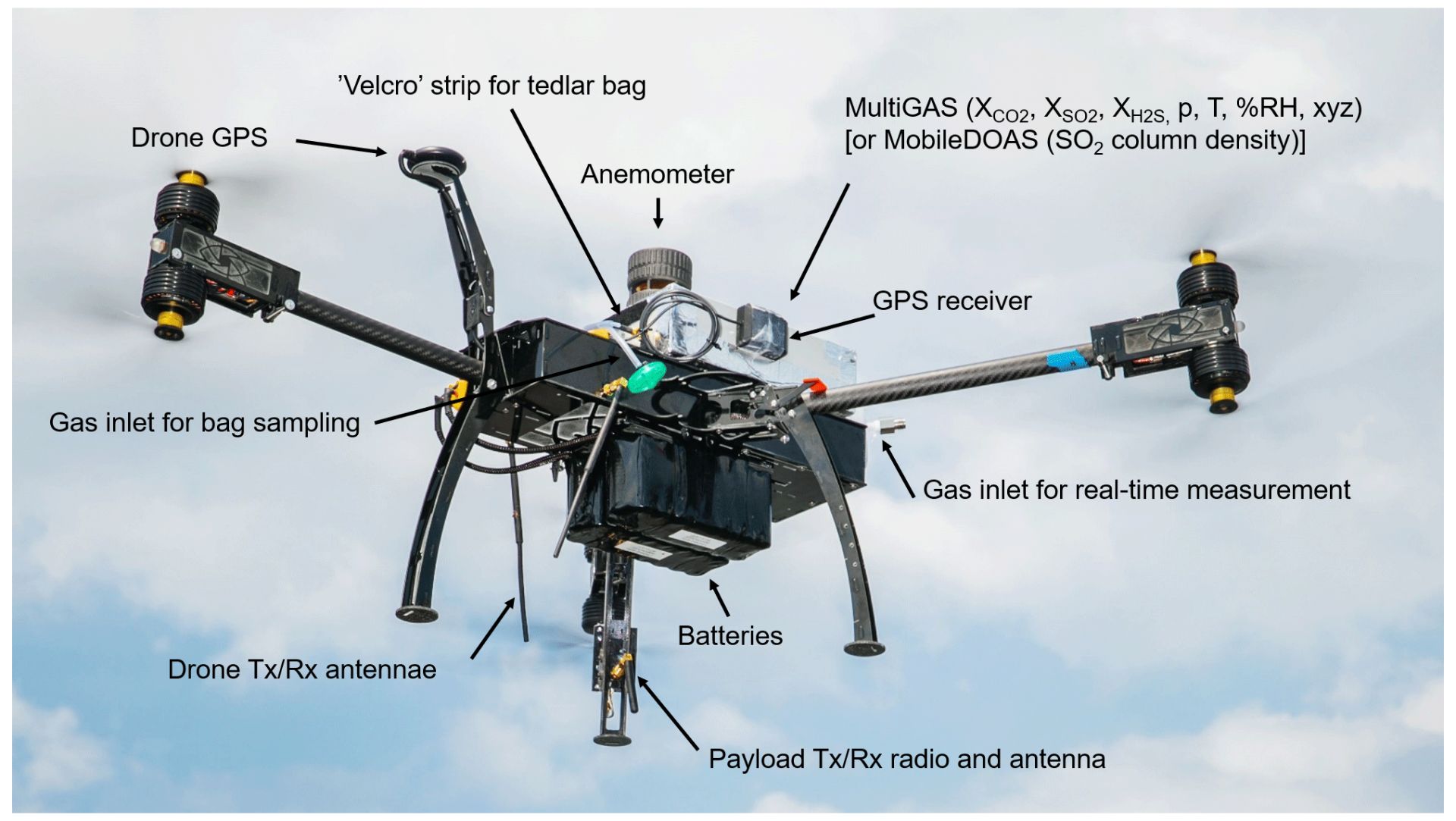

1.  GNSS / 通訊模組干擾抑制

吸波材在無人機應用上的具體解決方案

問題

• GNSS（L1/L2/L5）對反射與雜訊極度敏感

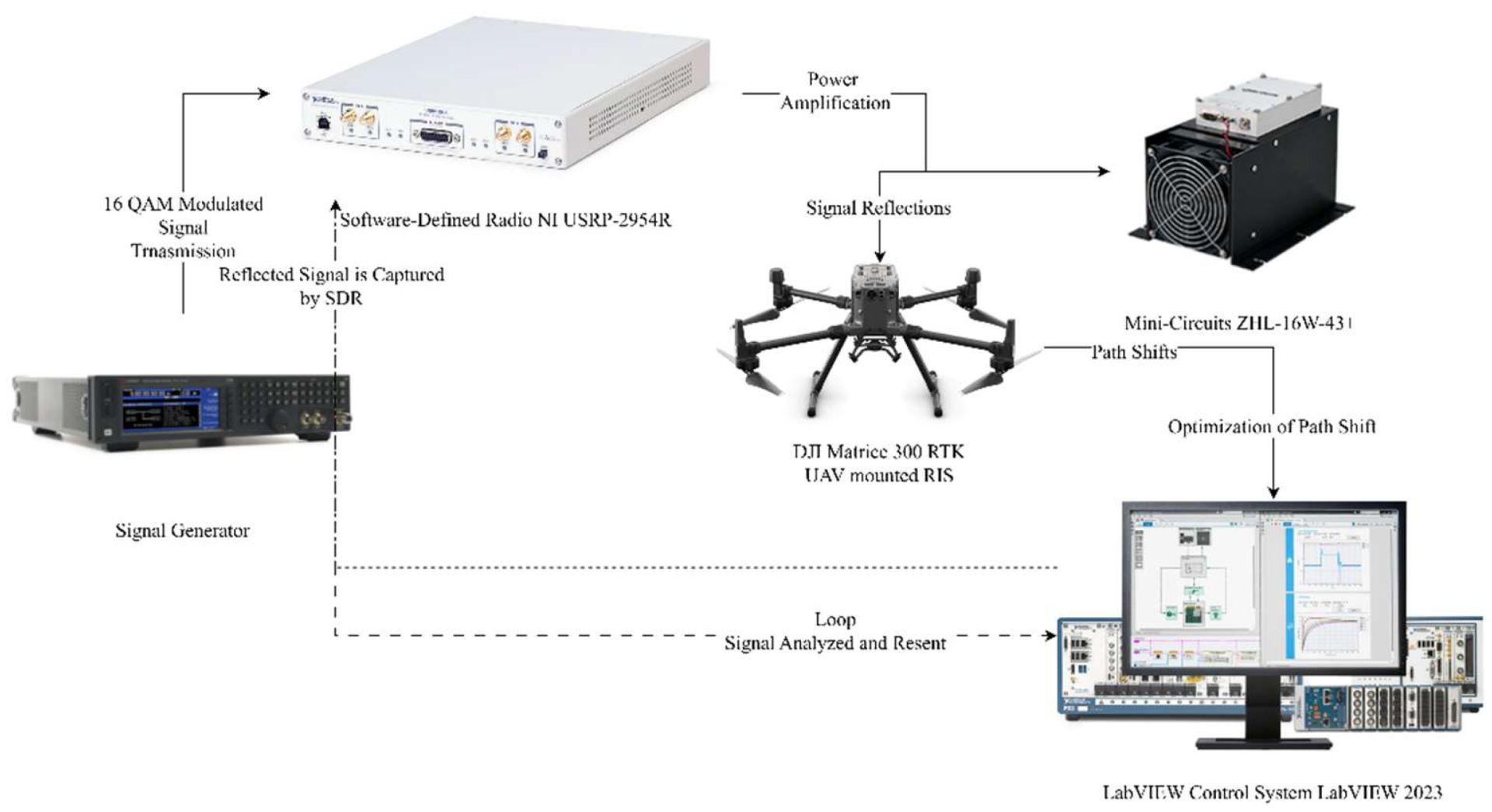

• 通訊模組（2.4 / 5.8 GHz）與飛控板距離過近

解決方案

• 在 GNSS 模組底部與側壁 貼附薄型吸波片
• 吸收由 PCB、外殼反射回天線的高頻能量

材料建議

• 薄型磁性吸波片（0.3–1.0 mm）
• 頻段：1–6 GHz
• 低密度、可裁切

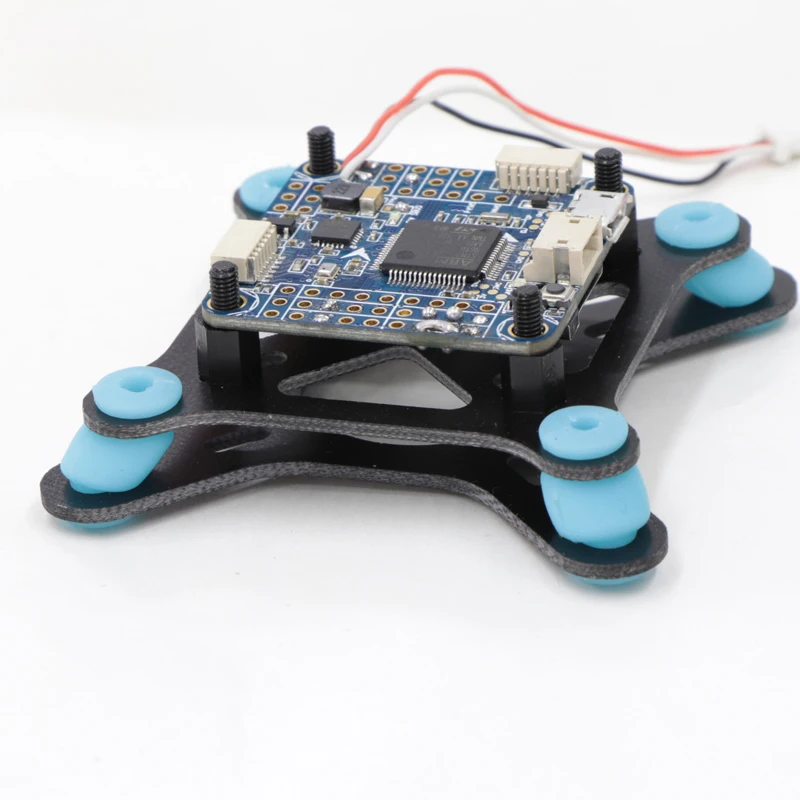

2. 飛控板（FCU）與感測器抗干擾

問題

• IMU、氣壓計易受 RF 與開關雜訊影響
• 金屬罩反而形成高頻腔體共振

解決方案

• 金屬屏蔽罩內側 + 吸波材內襯
• 吸收腔體內反射能量，降低 Q factor

結構配置

外殼

 └─ 金屬屏蔽罩

     └─ 吸波材（內貼）

         └─ PCB（IMU / MCU）

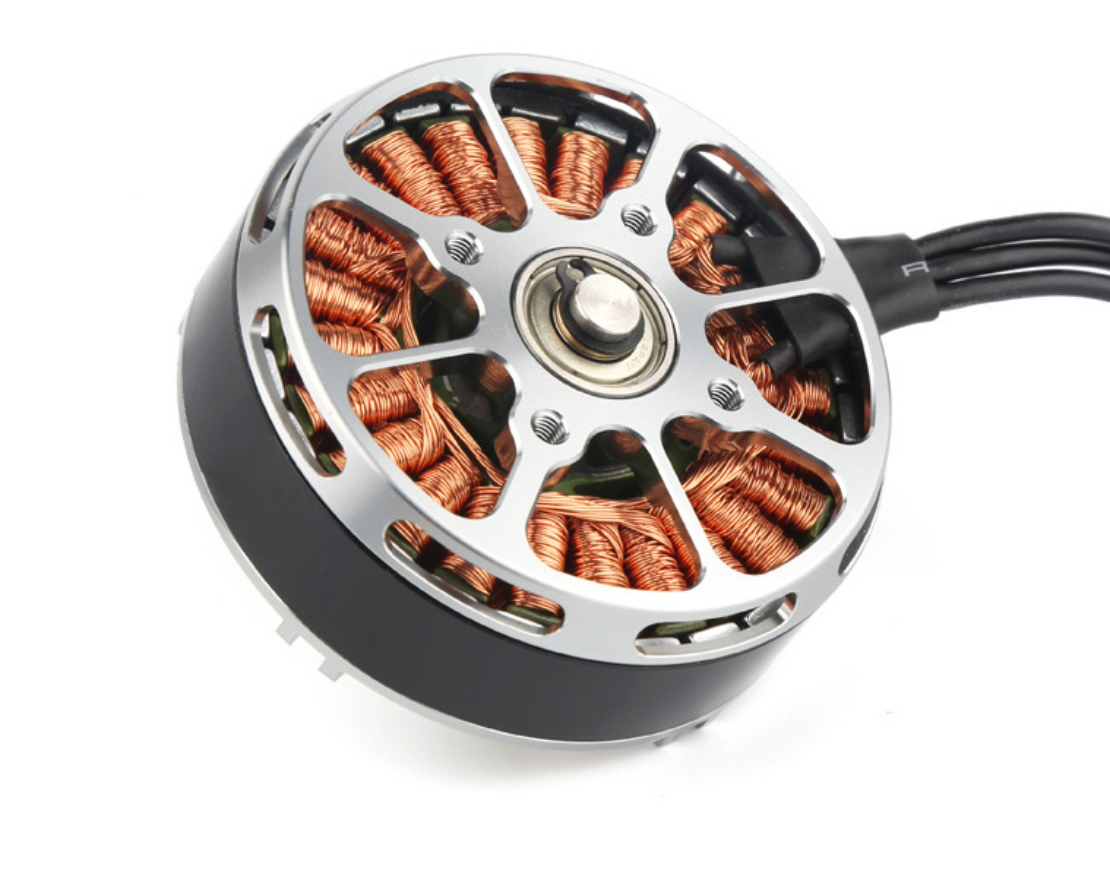

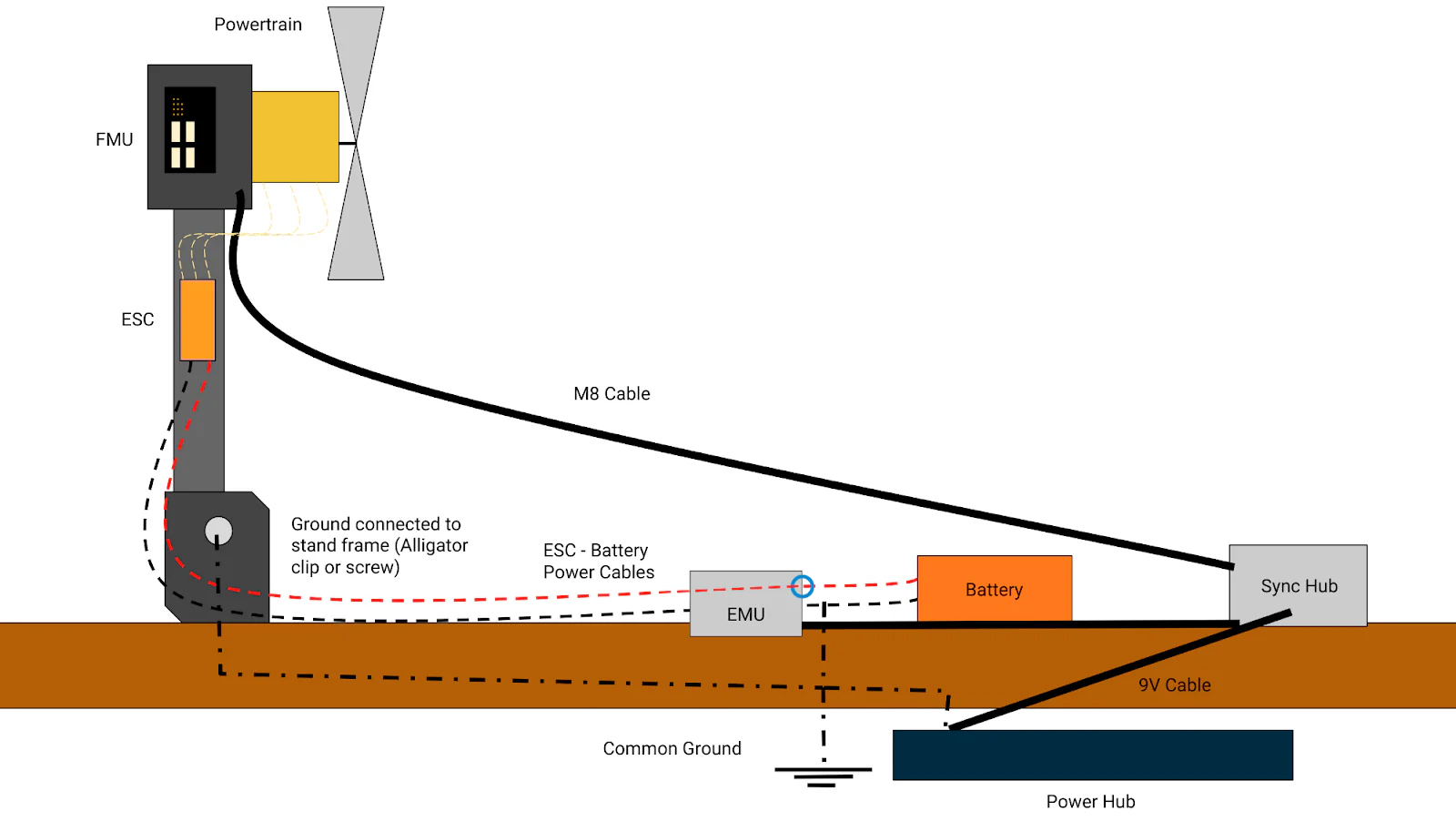

3.  馬達 / ESC 寬頻雜訊抑制

問題

• ESC switching（kHz～MHz）產生高諧波
• 雜訊沿線纜輻射至機身

解決方案

• 在 ESC 上方或側邊非散熱區域 局部貼附吸波材
• 馬達線出口處結合吸波片＋磁珠

注意

• ❌ 不可覆蓋散熱面
• ✔ 採「局部吸收」而非整面覆蓋

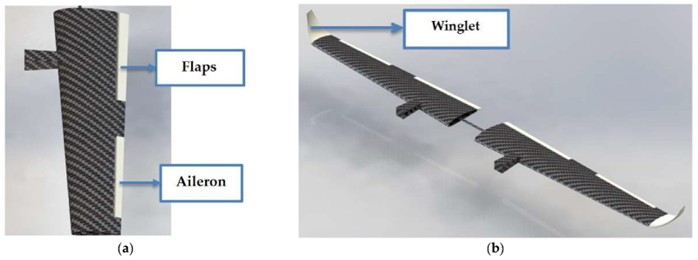

4.  機身內部腔體共振抑制

問題

• 碳纖／塑料機殼形成封閉腔體
• 特定頻段產生 standing wave

解決方案

• 在 機殼內壁、轉角處 點狀或條狀配置吸波材
• 避免重量集中，維持配重平衡

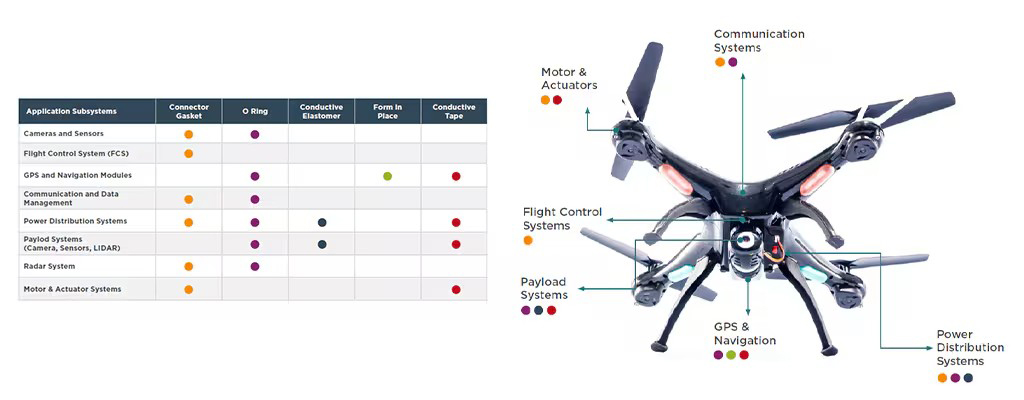

三、材料選型對照（工程實務）

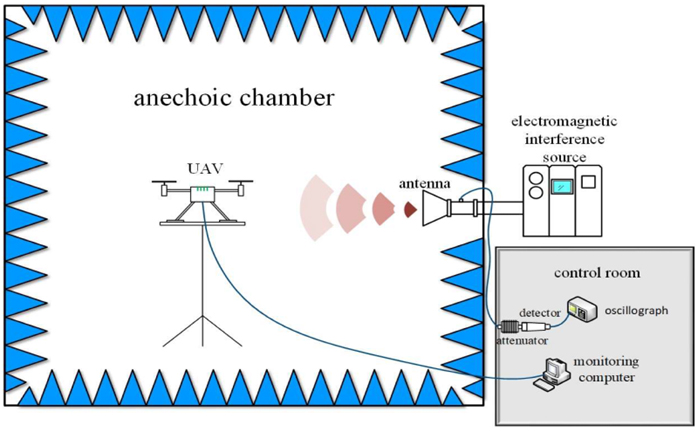

四、設計與驗證建議

• 先量測 → 再貼吸波材（頻譜分析、GNSS SNR）
• 吸波材 ≠ 越多越好，重點在位置
• 與金屬屏蔽、接地設計搭配使用效果最佳
• 飛行測試需重新校正 IMU（避免誤判）

五、總結

在無人機中，吸波材的價值不在「遮蔽」，而在吸收反射、抑制腔體共振、穩定感測與通訊品質。
