吸波材於伺服器系統之結構配置示意圖
吸波材於伺服器系統中之實際配置位置與功能分區,依干擾來源與傳播路徑不同,將吸波材應用於關鍵熱點區、機殼腔體及電磁外洩路徑,以降低電磁干擾對高速運算與訊號傳輸之影響。

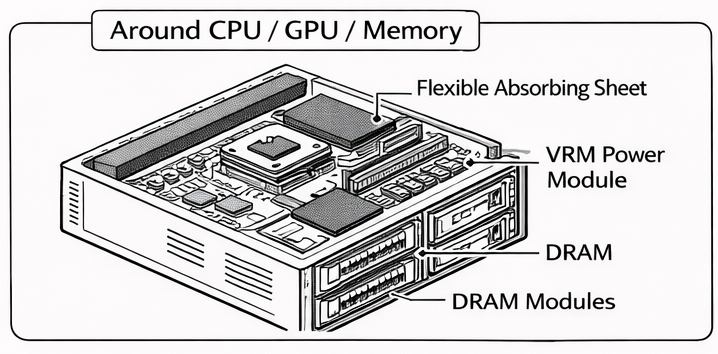

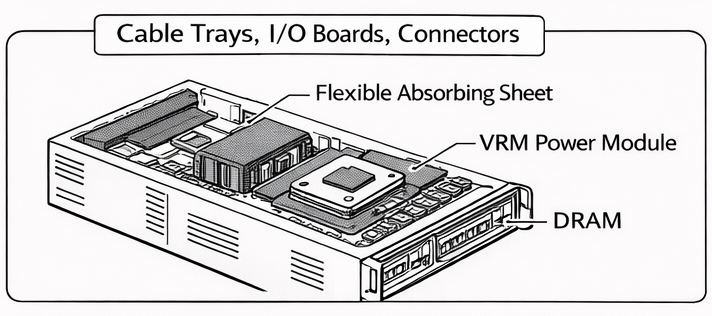

(A) CPU / GPU / Memory 周邊之吸波材配置
![]() |
在高效能伺服器中,CPU、GPU 與記憶體模組周邊為主要電磁干擾熱點,尤其 VRM 電源模組與高速切換元件易產生強烈近場干擾。本研究於該區域之金屬遮罩或上蓋內側配置柔性吸波片(Flexible Absorbing Sheet),以吸收局部高頻電磁能量,降低近場耦合與反射效應。
此配置可有效減少高速介面之訊號抖動與誤碼風險,同時避免對原有電路與散熱結構造成大幅修改。
(B) 伺服器上蓋與側板之吸波泡棉配置
![]() |
伺服器機殼內部由多片金屬結構所構成,容易形成電磁腔體並產生共振現象。為抑制腔體內部的多重反射,本研究於機殼上蓋及側板內側鋪設吸波泡棉(Absorber Foam),藉由將反射電磁波轉換為熱能耗散,降低腔體品質因數(Q factor)。
此作法可有效降低整機輻射干擾峰值,並提升整體電磁相容性能。

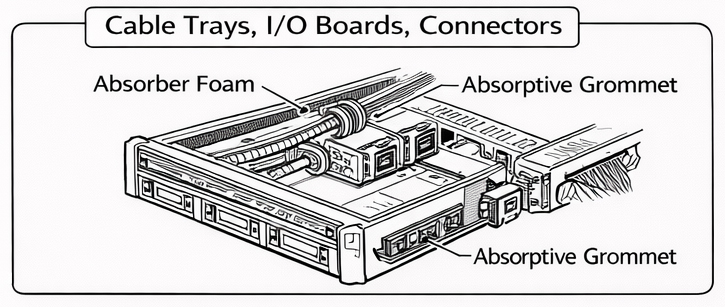

(C) 線纜托盤與高速走線區之吸波層配置
![]() |
線纜托盤與高速訊號走線區為電磁波傳播的重要路徑,容易產生波導效應,使干擾沿線束傳遞。本研究於線纜托盤金屬內壁配置薄型吸波片(Shielded Tray Linings),以降低電磁波在托盤內的反射與傳播強度。
此設計可有效減少線纜間串擾,並抑制干擾能量向機殼邊緣集中。
(D) I/O 介面與縫隙外洩路徑之吸波結構
![]() |
伺服器後端 I/O 介面、連接器與縫隙為常見的電磁輻射外洩路徑。於該區域,本研究導入吸波墊圈與吸波環形結構(Absorptive Grommet),以吸收由縫隙耦合外洩之高頻電磁能量。
此配置可有效降低輻射干擾外洩程度,提升伺服器通過 CE、FCC 等電磁相容測試之能力。
![]() |

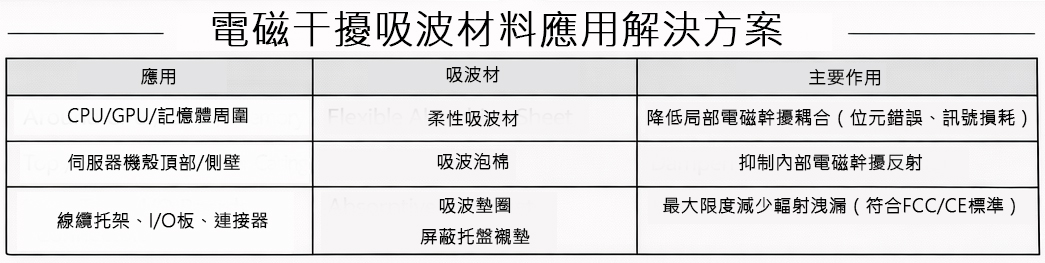

綜合圖 X.X 所示之各項配置,吸波材於伺服器系統中並非單點使用,而是依據干擾源位置、傳播路徑與外洩機制進行分區配置。透過熱點吸收、腔體抑制與外洩路徑阻尼三層設計,可在不顯著影響系統散熱與機構設計之前提下,有效提升整機之電磁相容性與系統穩定度。
