吸波材在電動汽車配應用上的解決方案
吸吸波材在電動汽車配應用上的解決方案

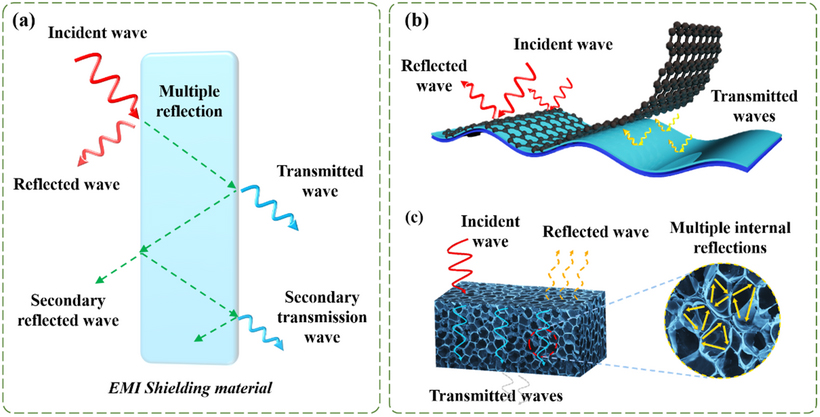

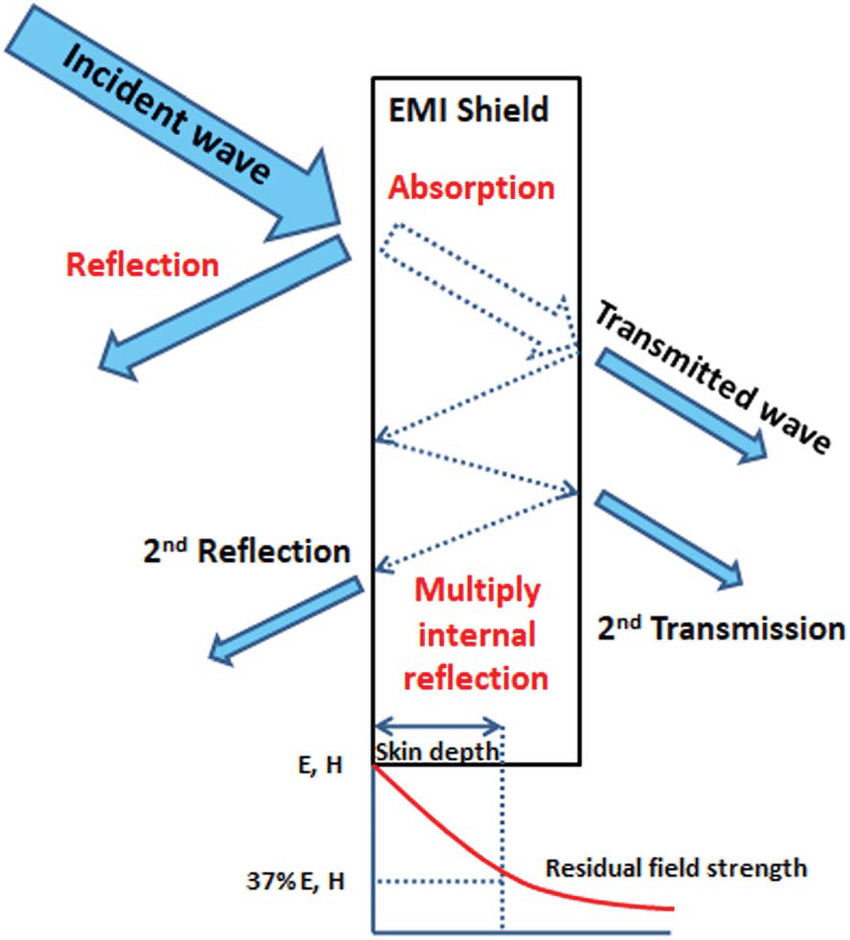

吸波材在電動汽車（EV）上的具體解決方案核心概念是：屏蔽解決“擋/反射”，吸波解決“反射回灌、腔體共振、局部耦合”，兩者多半要一起用。
一、EV 典型 EMI 問題與吸波材定位

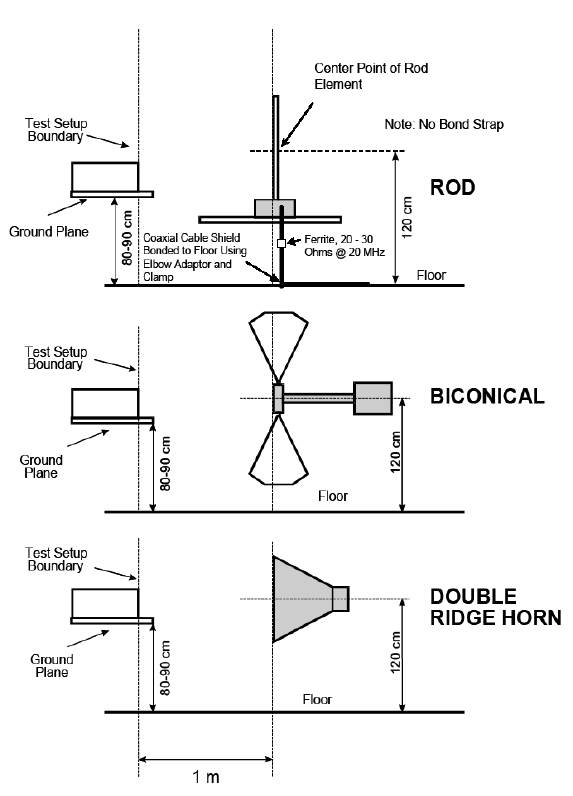

EV 的主要干擾源集中在功率電子（逆變器、OBC、DC-DC、馬達/線束）與高速通訊/無線（車內乙太網、LVDS、BT/Wi-Fi、GNSS、雷達）。整車 EMC/EMI 測試常見參考 CISPR 12、CISPR 25 與 UNECE R10 等規範，且充電情境會額外增加測試條件。
二、具體應用場景與結構做法

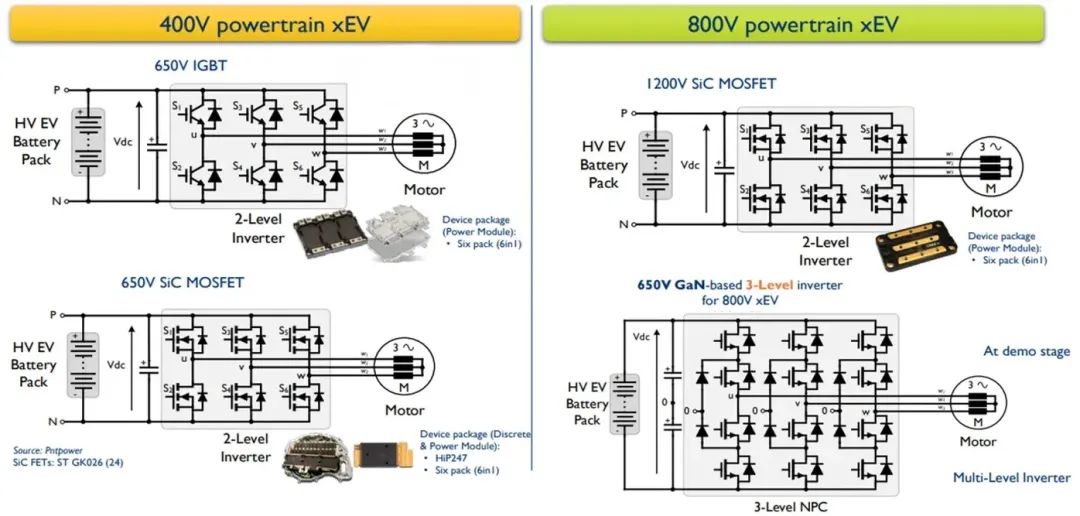

1) 牽引逆變器（Inverter）/馬達控制器：抑制腔體共振與高頻輻射
痛點
- IGBT/SiC 開關沿著匯流排與殼體形成高頻輻射熱點
- 金屬外殼/屏蔽罩容易出現腔體共振，反射回灌到控制板
做法（可落地）
- 金屬屏蔽罩內貼吸波材（內襯）：貼在罩內壁、角落、接縫附近（高場強區），吸收反射能量降低 Q 值
- 控制板與功率模組之間的“隔離區”：用薄型吸波片做局部遮罩，避免近場耦合
注意
- 避開散熱路徑；需要時改用「導熱+吸波複合」材料或在非接觸散熱面配置（以熱設計為優先）。
圖 1｜牽引逆變器（Inverter）吸波結構示意圖
 |
 |
 |
結構配置（由外而內）
- 鋁合金外殼
- 金屬屏蔽罩
- 吸波材（內襯，貼於罩內壁與角落）
- 功率模組（IGBT / SiC）
- 控制板（Gate Driver / MCU）
設計重點
- 吸波材貼在 腔體高場強區（轉角、接縫）
- 抑制高頻反射與腔體共振
- 避開散熱路徑（散熱片正上方不貼）
圖說範例
Figure X. 在電動車牽引逆變器外殼內放置 EMI 吸收器，以抑制腔體共振和高頻輻射。

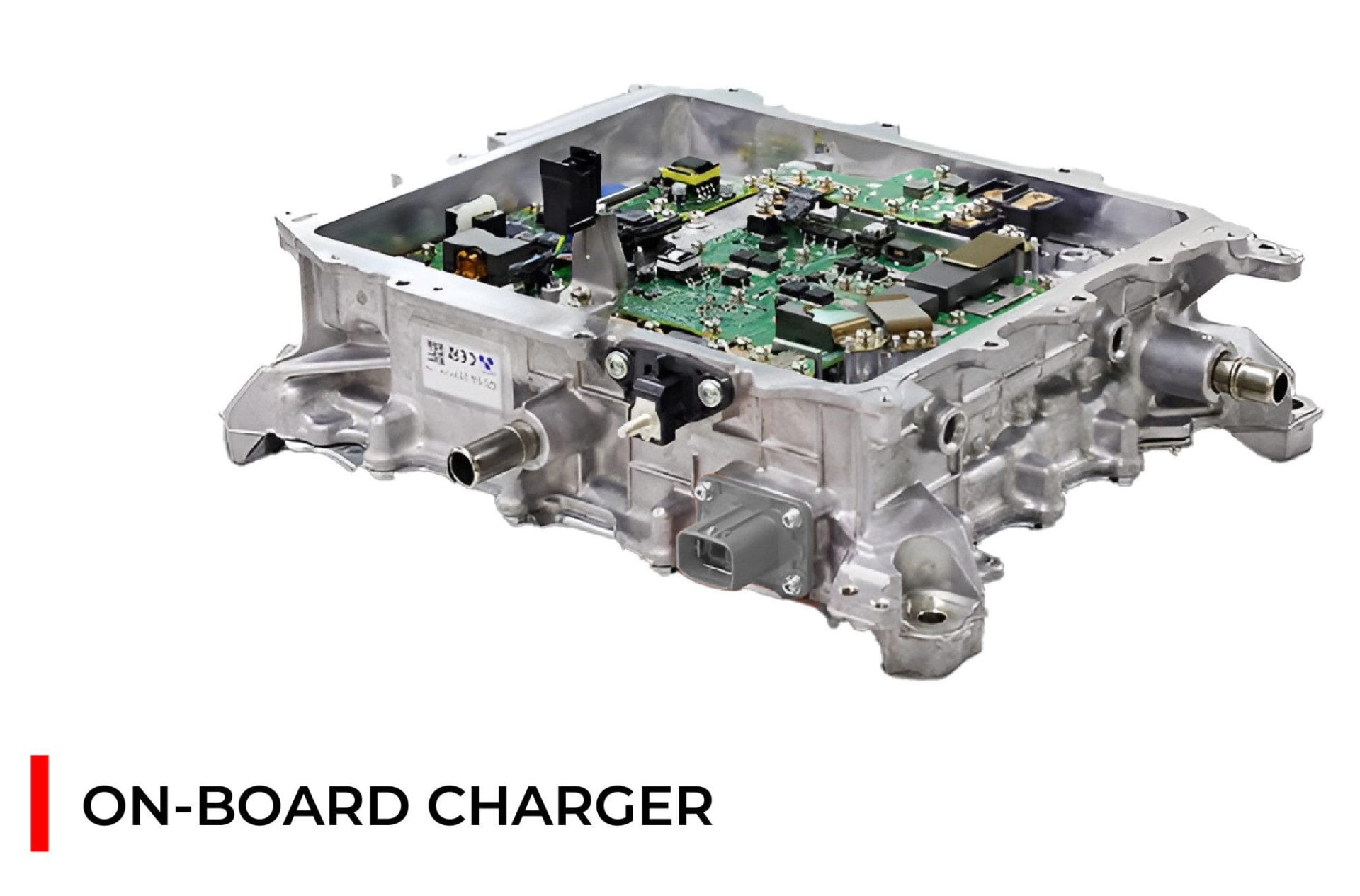

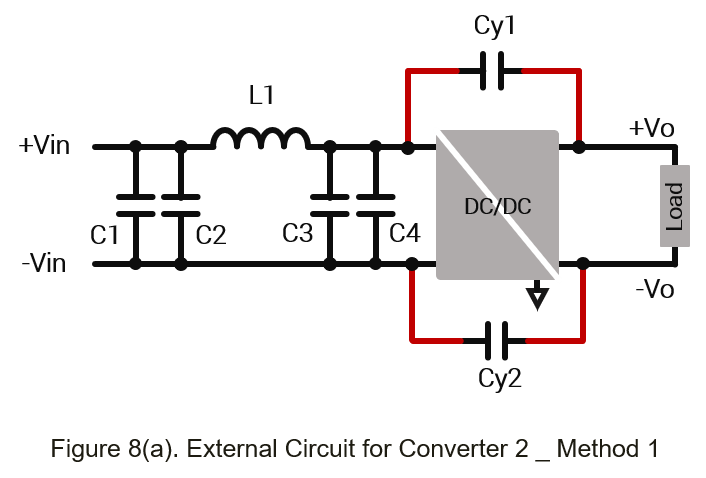

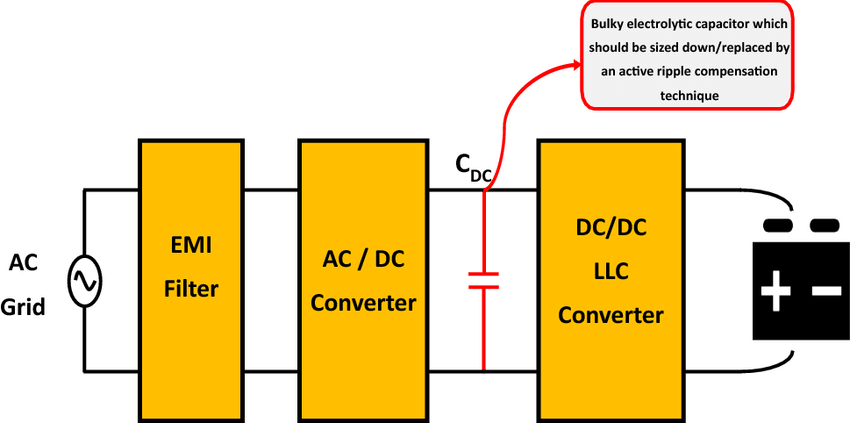

2) OBC（車載充電器）/DC-DC：減少高頻雜訊對周邊模組的串擾
OBC 是把外部 AC 轉成電池需要的 DC 的關鍵模組，功率密度高、EMI 管控要求嚴格。
做法
- 濾波器區、變壓器/電感周圍的屏蔽腔體內貼吸波材（局部貼，不必全貼）
- 外殼內壁 + 連接器附近：吸收由接縫/孔洞洩漏造成的反射與再輻射
- 若是「OBC+DC-DC 整合盒」：在兩子腔體隔板貼吸波材，降低跨腔耦合
圖 2｜OBC / DC-DC 車載電源吸波結構示意圖
 |
 |
 |
結構配置
- 外殼（鋁壓鑄）
- 屏蔽隔板（OBC / DC-DC 分艙）
- 吸波材（貼於隔板與外殼內壁）
- 高頻變壓器 / 電感
- EMI Filter 區
設計重點
- 分艙隔板貼吸波材 → 降低跨腔耦合
- 變壓器、電感周圍「局部吸收」
- 不追求全覆蓋，重點在反射面
圖說
Figure X. 整合式車載電腦和直流-直流電源模組中的EMI吸收器配置，用於減少高頻耦合。

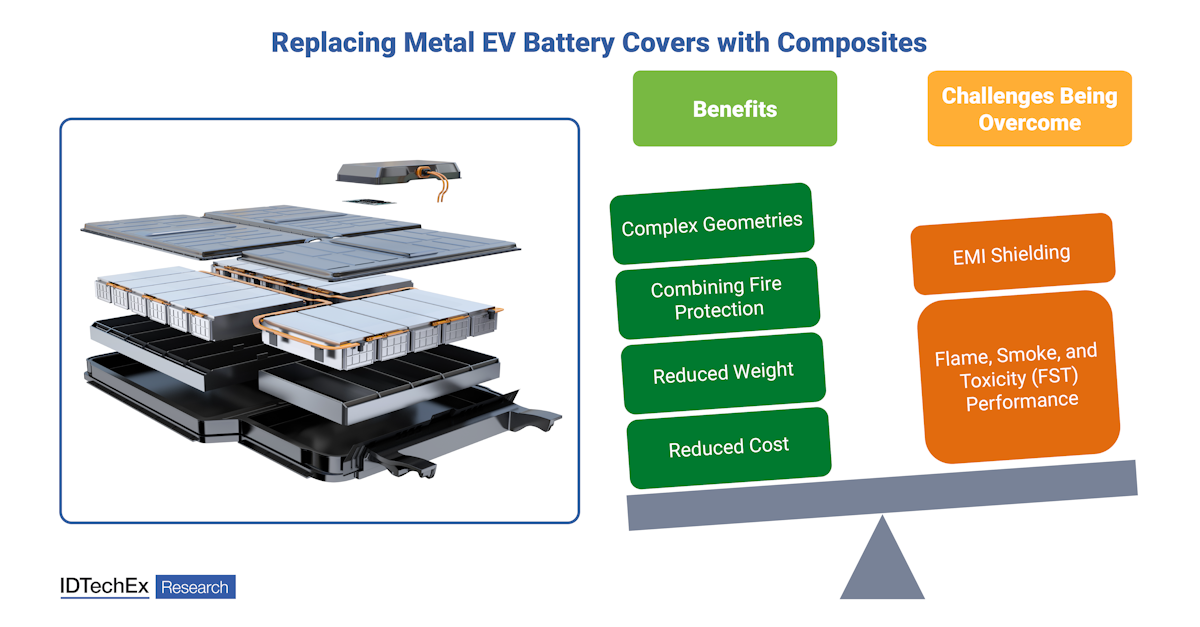

3) 電池包（Battery Pack）/BMS：降低磁耦合與線束再輻射
痛點
- HV 線束、接觸器、母排附近磁場強，會耦合到 BMS/感測線
- 電池箱體內部空間形成反射腔體
做法
- 電池箱上蓋/內壁的“局部吸波貼片”：貼在母排上方、轉角、線束出口附近，抑制內部反射與再輻射
- BMS 與 HV 區隔離：在隔板或 BMS 罩內側貼吸波材，讓“屏蔽罩不只反射、還能吸收”

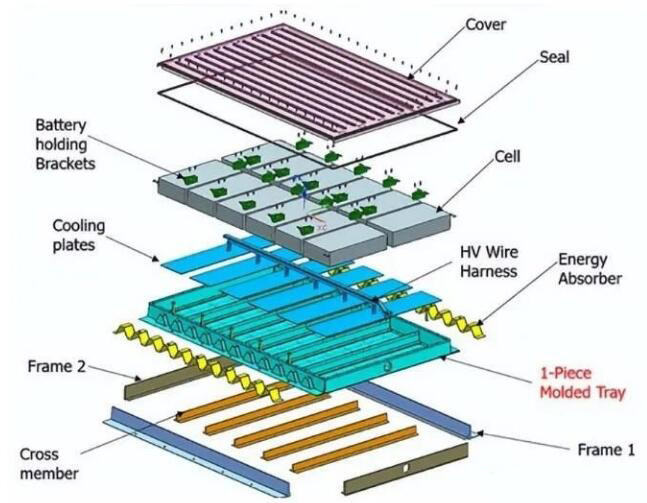

圖 3｜電池包（Battery Pack / BMS）吸波結構示意圖
 |
 |
 |
結構配置
- 電池箱體
- HV 母排 / 接觸器
- 吸波材（貼於上蓋內側與母排上方）
- BMS 屏蔽罩
- 電壓 / 溫度感測線
設計重點
- 抑制母排磁場反射與線束再輻射
- BMS 與 HV 區之間「屏蔽＋吸波」雙層設計
- 不影響電池熱管理流道
圖說
Figure X. 在電動車電池組內部放置EMI吸收器，以減輕磁耦合和輻射噪音對電池管理系統的影響。

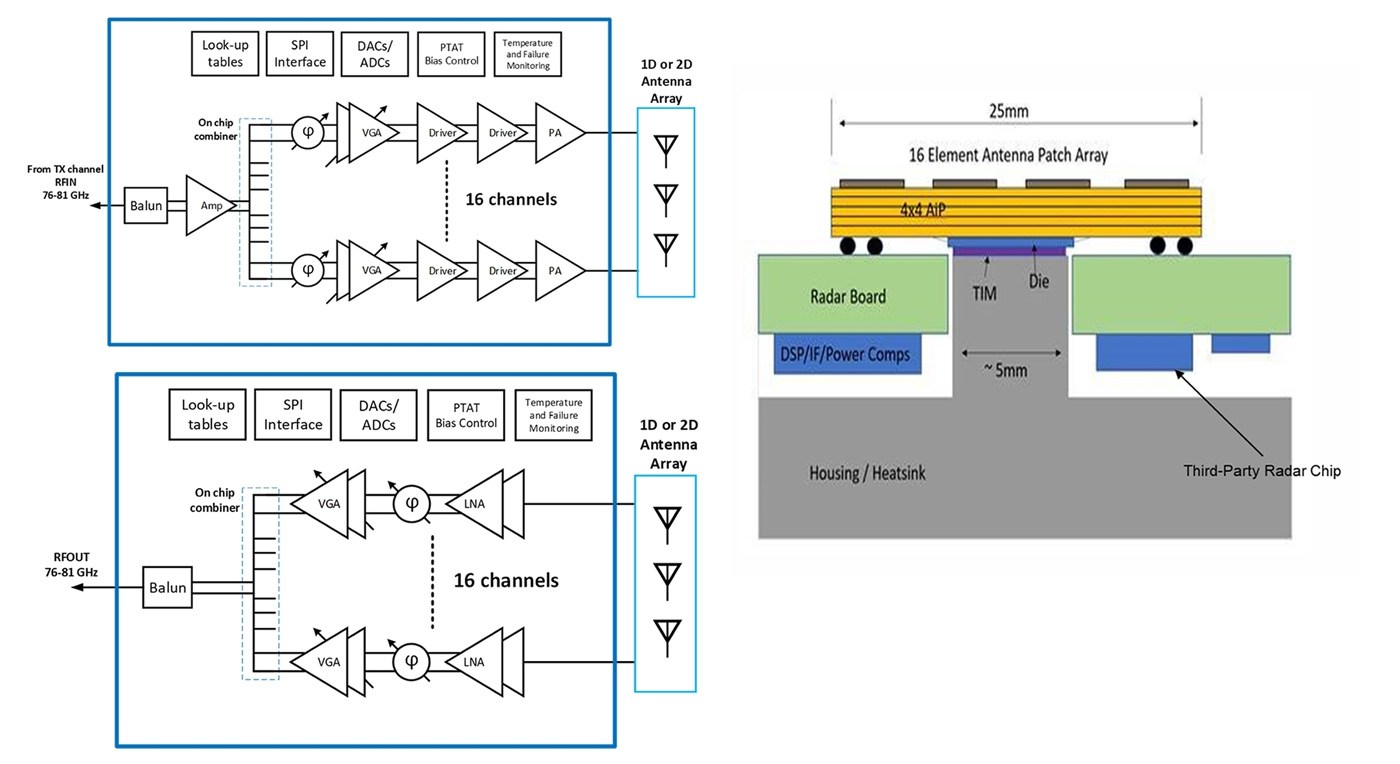

4) ADAS 雷達/相機/域控制器：提升訊號完整性、減少模組互擾
痛點
- 77GHz 雷達、SerDes/高速線路對反射非常敏感
- 金屬屏蔽罩若只靠屏蔽，可能把干擾“困”在腔體裡
做法
- 屏蔽罩內襯吸波材：貼在罩內壁（非天線主波束方向），降低腔體內反射
- 連接器區/線束入口：吸收由縫隙造成的局部洩漏再反射
圖 4｜ADAS 雷達 / 域控制器吸波結構示意圖
 |
 |
 |
結構配置
- 模組外殼
- 金屬屏蔽罩
- 吸波材（貼於屏蔽罩內壁，非天線主波束方向）
- RF PCB / 高速 SerDes
- 天線模組
設計重點
- 降低屏蔽罩內反射造成的訊號失真
- 吸波材 不貼在天線正前方
- 改善雷達與高速介面穩定度
圖說
Figure X. 汽車ADAS雷達和域控制器模組的內部EMI吸收器配置。
5) 車載無線（BT/Wi-Fi/GNSS/NFC/TPMS）：避免反射造成接收靈敏度下降
做法
- 在天線附近的金屬支架、螺絲柱、外殼內壁貼薄型吸波材，降低近場反射（常見於 GNSS/蜂巢/藍牙天線周邊）
- 注意：吸波材位置要避開主天線輻射面，採側邊/背面/反射面配置即可
三、材料選型要點（汽配落地條件）
車用環境比一般消費性電子嚴苛：溫度循環、震動、潮濕、油氣、長壽命。
建議規格方向
- 薄型、可裁切、背膠（方便量產貼附）
- 耐溫/耐老化（引擎艙或電力艙更嚴格）
- 可選擇「導熱+吸波」複合型以兼顧熱與 EMI（特別適用逆變器/OBC/域控高功率區）

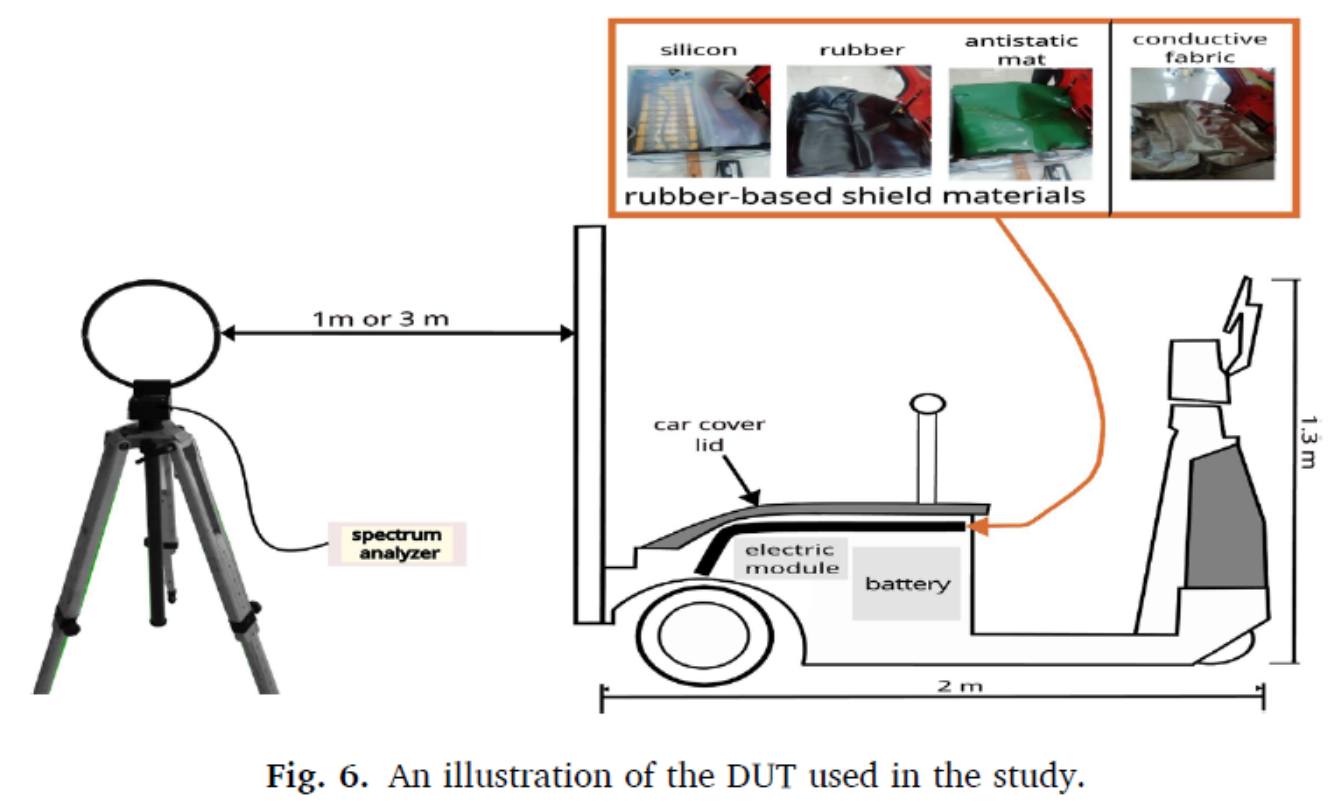

四、驗證方法（工程上最好用的流程）
- 先用近場探棒/頻譜掃描找到熱點（罩縫、連接器、匯流排上方、線束出口）
- 吸波材做 A/B 貼附（位置、面積、厚度），比對：
- CISPR 12 / CISPR 25 指標趨勢（整車/零部件）
- 無線接收品質（GNSS SNR、吞吐、封包錯誤率）
- 再回頭微調屏蔽接地與濾波器（吸波材通常是“最後一哩”的增益）
圖 5｜車載無線通訊（GNSS / BT / Wi-Fi）吸波結構示意圖
 |
 |
 |
結構配置
- 車體金屬結構
- 天線模組
- 吸波材（貼於金屬支架、螺柱、反射面）
- RF 前端模組
設計重點
- 吸收近場反射，提升接收靈敏度
- 改善 GNSS SNR、通訊穩定性
- 吸波材屬「輔助調校元件」
圖說
Figure X. 在汽車無線天線附近放置 EMI 吸收器，以減少近場反射並提高接收品質。
總整理
- 逆變器 / OBC / DC-DC：解決腔體共振
- 電池包 / BMS：解決磁耦合與再輻射
- ADAS / 無線：解決反射造成的訊號劣化
