隔離箱平板吸波泡棉UB-MFX01

隔離箱平板吸波泡棉UB-MFX01

產品特色

概述 / Outline：

隔離箱吸波材是置於電磁屏蔽箱內部，用於吸收箱體內部的雜散電磁波，減少多重反射和內部雜訊，進而提升測試環境的純淨度與測量精準度，常見有平板吸波棉與角錐吸波棉，前者適用低頻、後者適用高頻，搭配不同材質（如鐵氧體或碳材料），以應對從低頻(MHz)到高頻(毫米波)各種無線通訊產品的EMC/RFI測試需求。

主要功能

• 抑制反射 (Reduce Reflection):
  吸收電磁波能量，防止訊號在金屬箱壁上來回反射，造成測量誤差。
• 降低雜訊 (Lower Noise):
  減少測試過程中環境干擾和內部元件產生的雜訊。
• 提高精度 (Improve Accuracy):
  創造穩定、乾淨的測試環境，確保數據可靠。

吸波材類型

• 平板吸波棉 (Flat Absorber):
  質地平坦，通常用於較低頻率的應用，提供平穩的吸收效果。

材質與應用

• 軟性吸波材料 (Soft Magnetic Composites):
  常用於低頻電磁場（如<100kHz）屏蔽。
• 鐵氧體基吸波材/碳系吸波材 (Ferrite/Carbon-based):
  針對不同頻段設計，如 3M™ 產品能在 300 MHz - 4 GHz 範圍內提供優異吸收。
• 應用場景:
  廣泛用於手機、Wi-Fi、藍牙、5G、物聯網 (IoT) 裝置、車用電子等無線產品的板級/成品功能測試與電磁相容 (EMC) 測試。

隔離箱與吸波材的協同

隔離箱本身利用金屬外殼達到基本的電磁屏蔽，而內部加裝的吸波材（及濾波器、導電泡棉等）則是為了優化高頻性能，確保測試從低頻到毫米波都能達到高隔離度與高信噪比。

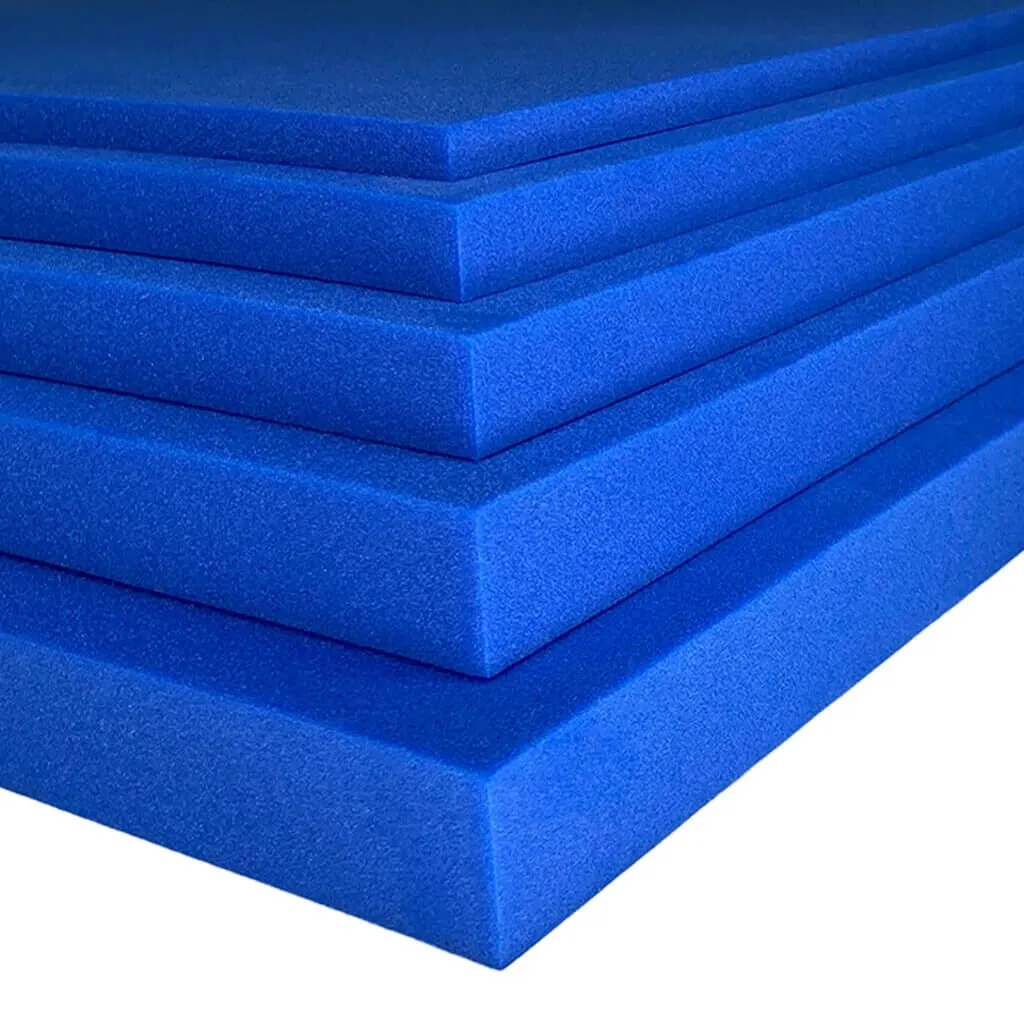

介電型吸波泡棉UB-MFX01

高損失介電性吸收材的PU泡棉 可有效抑制高頻系統的表面波和減少反射波，以及一般電子系統EMI的抑制

UB-MFX01

Single Layer

厚度：3.0、4.0、6.0 mm ~ 100mm
