鐵基納米晶帶材

鐵基納米晶帶材
鐵基納米晶帶材

鐵基納米晶帶材

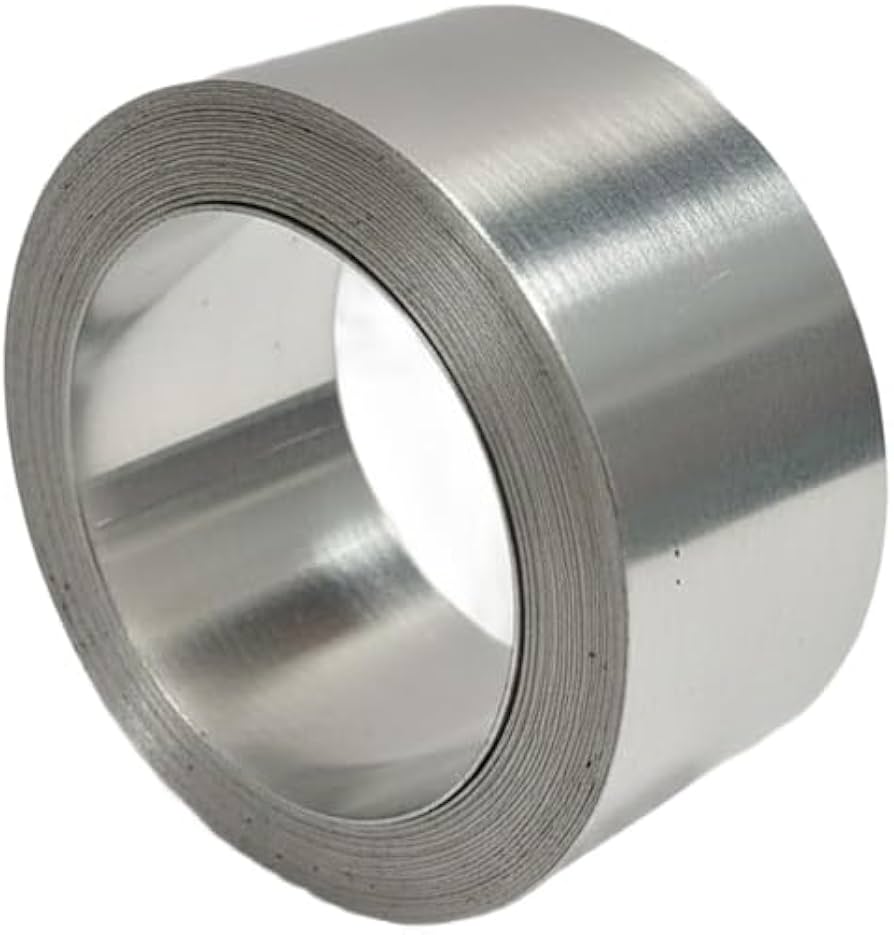

鐵基納米晶帶材(Fe-based Nanocrystalline Ribbon)是一種以鐵為主要成分,經快速凝固與精密熱處理形成奈米級晶粒結構的高性能軟磁材料。兼具高磁導率、高飽和磁通密度、低矯頑力、低鐵損及優異高頻特性,可有效降低磁芯損耗與設備發熱,提高能源轉換效率。 適合應用於高頻變壓器、共模電感、EMI濾波器、電流互感器、逆變器、充電樁、新能源汽車、太陽能與儲能系統、工業電源及高效率磁性元件等領域。

鐵基納米晶合金由鐵、矽、硼、鈮、銅等組成。含有 Cu 和 Nb 的鐵基非晶合金在晶化溫度以上退火時,會形成非常細小的晶粒組織,晶粒尺寸僅有 10-20 納米,這種非晶合金經過特殊的晶化退火而形成的晶態材料稱為納米晶合金。納米晶材料具有高 飽和磁感應強度、高導磁率、低矯頑力、低損耗及良好的穩定定性、高強韌性及耐磨耐蝕等優異特性,作為在金屬軟磁材料中具有最佳的性能價格比的納米晶合金材料,可以替代矽鋼、坡莫合金和鐵氧體成為中高頻變壓器、互感器、電感元器件的理想材料。

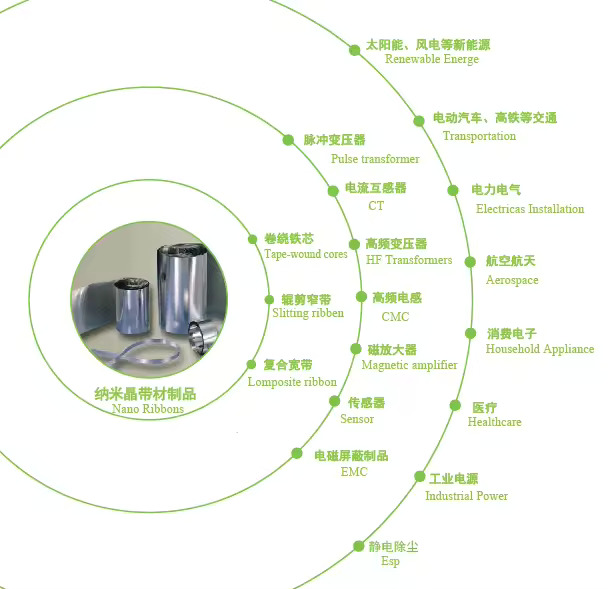

應用領域

  無線充電用隔磁片

  無線充電用隔磁片

  NFC/RFID 用 隔 磁 片

  EMC共模、差模濾波電感磁芯

  開關電源大中小功率變壓器磁晶片

  不同精度電流互感器(零序、漏保)磁芯

  磁放大器、尖峰抑制器、飽和電感磁芯

典型 1K107 納米晶帶材性能

項目

Item

指標

Performance

項目

Item

指標

Performance

飽和磁強感應強度 Bs(T) Saturate

induction

1.25

飽和磁致伸縮係數λ s

Magnetostriction

-6

2.6×10

居裡溫度 Tc Curie

temperature

570

ρ g/cm³

Density

7.2

晶化溫度 Tx

Crystallization

500

電阻率δ μ Ω .

Resistivity

130

Hv Hardness

800

μ m Thickness

1425



1K107B 納米晶薄帶性能

項目

Item

指標

Performance

帶材厚度 Thickness(mm)

0.014-0.025

填充係數 Stack factor σ

>0.8

磁感應強度 Magnetic induction B800/T

1.2

矯頑力 Hc/(A/m)

1.6

Core loss P0.5T/20K (W/kg)

25

Core loss P0.3T/100K (W/kg)

100

Permeability μ (1KHZ)

70000

Permeability μ (10KHZ)

60000

Permeability μ (100KHZ)

10000

Curie temperature

570

連續工作溫度 Operating temperature

-50~120

飽和磁致伸縮係數 Magnetostriction λ s

-6

<2×10
