金屬網格EMI屏蔽膜
金屬網格EMI屏蔽膜
金屬網格EMI屏蔽膜是一種結合高透光性與電磁波屏蔽功能的功能性薄膜，透過精密金屬微細網格形成導電屏蔽層，可有效降低電磁干擾（EMI）與射頻干擾（RFI），同時維持良好的可視性。適合應用於顯示器、觸控面板、電子設備視窗、醫療儀器、通訊設備及電磁屏蔽觀察窗等需要兼顧透光與屏蔽性能的設備。
金屬網格EMI屏蔽膜
產品特點與規格
高透光性：光學穿透率通常可達 80% 至 82% 以上，不影響螢幕顯示畫質。
優異屏蔽效能：具備高達約 50 dB 的電磁屏蔽與防輻射效果，可有效阻隔 RFID 及各類電磁干擾。
低電阻與導電性：表面電阻極低（約 0.2 歐姆），便於透過銅箔或鋁箔進行接地處理。
無莫爾紋設計：部分先進的微型不規則網格或特殊角度工藝，貼合液晶螢幕時不需刻意對準角度，可防止產生莫爾紋（Moire pattern）。
主要應用領域
軍工與工控設備：加固型液晶顯示器、儀器儀錶視窗。
車載顯示器：車用面板、智慧座艙電磁防護。
特殊資訊安全環境：RFID 阻隔設備、醫療儀器視窗、會議室與機房等防電磁洩漏應用。
1．產品特徵及參數
 |
 |

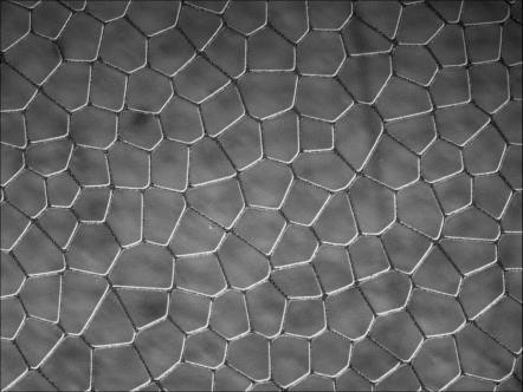

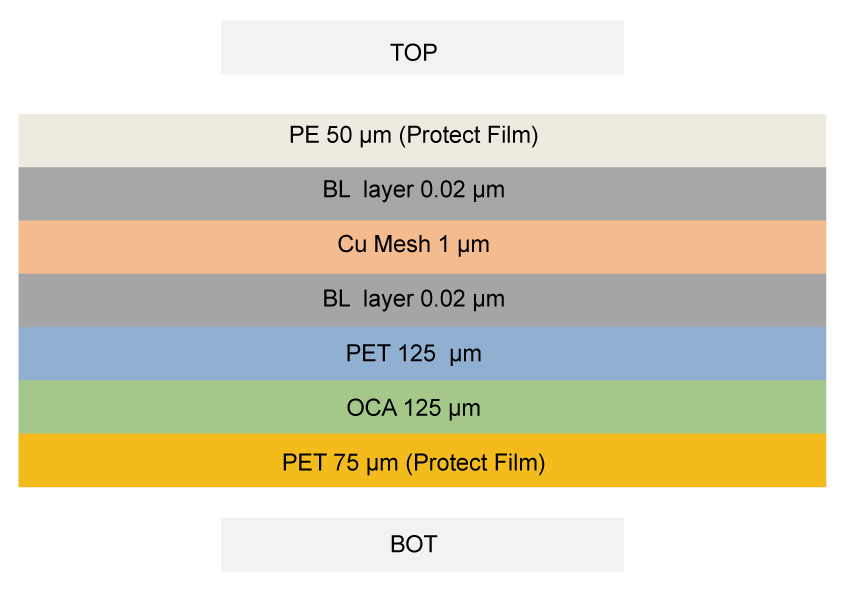

| 產品疊構 | 產品圖案：隨機網格 |
| 項 目 | 規 格 | |
| 1 | 尺寸 | OD：500mm*735mm；EMI有效區域：490mm*730mm |
| 2 | 方阻 | ≤1Ω/□ |
| 3 | 產品結構 | Cu Mesh 1μmPET 125μmOCA 125um |
2．環境特性
| 項目 | 規格 | |
| 1 | 使用溫濕度範圍 | -20℃~40℃ ，＜90%RH；-40℃~70℃，＜60%RH |
| 2 | 保存溫濕度範圍 | -20℃~40℃ ，＜90%RH；-40℃~70℃，＜60%RH |
3．光學和功能特性
| 項 目 | 規格 | |
| 1 | 整體透過率 | ≥80% |
| 2 | 霧度 | ≤4% |
| 3 | 反射率 | ≤15% |
| 4 | Pattern | 隨機網格 |
4．外觀檢查
4.1 適用於產品可視區域(。可視區域以外區域，對產品電氣性能不產生影響的外觀缺陷可以接受）。
4.2 檢測時，眼睛與觸控式螢幕表面的距離為100±20cm，產品傾斜角度90-100度。
4.3 檢測環境在螢光燈600±200LUX下進行。
4.4 產品上的污垢用蘸有酒精的無塵布能擦拭掉的也作為合格。OCA離型膜和背面保護膜上的劃傷，只要未對sensor造成損傷，均判定合格。
4.5 檢驗標準：(W=寬度、D =直徑、L=長度),檢驗範圍為 產品可視區內。
表格可左右滑動查看完整內容。
| NO | 檢驗項目 | 檢驗標準 | 備註 | ||
| 長 | 寬 | 允許個數 | |||
| 1 | 劃傷、線狀異物、毛絲等線狀缺陷(Minor) | L≤30mm | W＜0.5mm | 不計數 | |
| 30＜L≤60mm | 0.5＜W≤0.8mm | n≤10 | 間距>10mm | ||
| L＞60mm或 W＞0.8mm | 不接受 | ||||
| 2 | 黑點、白點、異物、刺傷等點狀缺陷 (Minor) | D≤1.0mm | 不計數 | ||
| 1.0＜D≤2.5mm | n≤10 | 間距>10mm | |||
| D＞2.5mm | 不接受 | ||||
| 3 | 銅點 | D≤1.0mm | 不計數 | ||
| 1.0＜D≤2.5mm | n≤10 | 間距>10mm | |||
| D＞2.5mm | 不接受 | ||||
注：凹痕,氣泡，髒汙，壓痕,點狀不良等，在不影響產品功能，組裝及整體外觀，可以允許存在。
