FKR導磁降溫節能片

FKR導磁降溫節能片
FKR導磁降溫節能片

FKR導磁降溫節能片

FKR導磁降溫節能片可有效引導與分散設備周圍的磁通,降低局部磁場干擾與渦流損耗。具備薄型、柔性、高導磁及易於貼附等特性,可協助改善電子設備的電磁環境與熱管理效率。

FKR 導磁降溫節能片

PRODUCT INFO

產品特色

FKR 導磁降溫節能片可有效引導與分散設備周圍的磁通,降低局部磁場干擾與渦流損耗。具備薄型、柔性、高導磁及易於貼附等特性,可協助改善電子設備的電磁環境與熱管理效率。

適用於 AI 伺服器、GPU/CPU、高功率電源模組、電感、變壓器、無線充電、馬達及各類高功率電子設備,可作為磁場管理、降低損耗及提升系統能源效率的輔助材料。

產品特色: 高導磁|薄型柔性|磁場導引|降低磁損|輔助降溫|提升能源效率

FKR 導磁降溫節能片工作原理

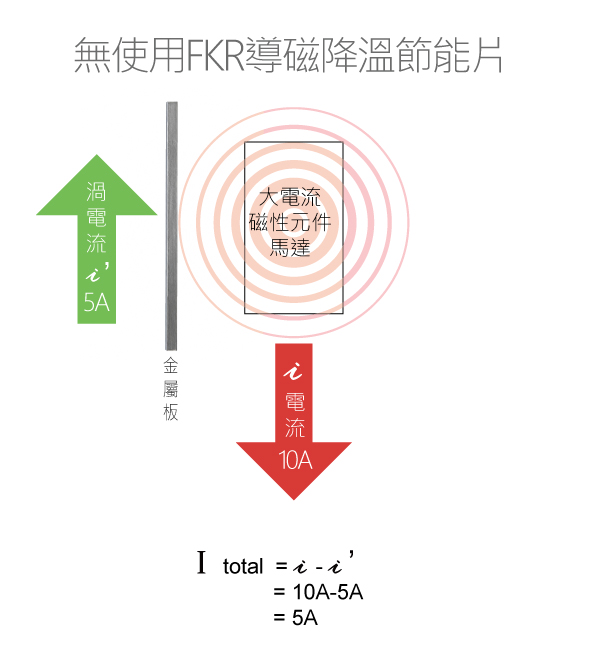

未使用 FKR 導磁降溫節能片

未使用 FKR 導磁降溫節能片工作原理

主要缺點

1.耗能
原本的 10A 因磁場在金屬表面產生渦電流而降為 5A,能量大為耗損。

2.耗熱
耗損的 5A 因能量守恆,轉為熱能大量釋放,溫度大增,影響其他電子產品運作,導致效能大降或當機。

3.磁場干擾
磁場會持續干擾其他元件產生 EMI 問題。

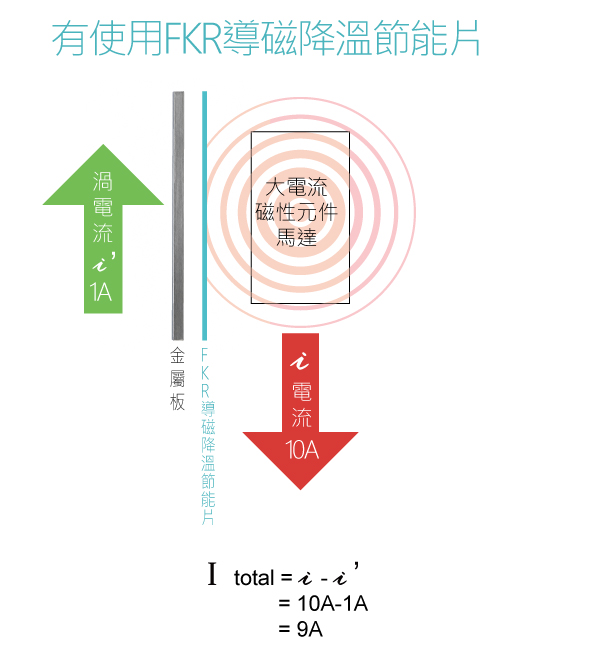

使用 FKR 導磁降溫節能片後

使用 FKR 導磁降溫節能片後工作原理

主要優點

1.降低耗能
從原本因渦電流耗損的 5A,在貼上 FKR 導磁降溫節能片後降為 1A,大幅減少能量耗損。

2.降溫
從原本因渦電流耗損的 5A,在貼上 FKR 導磁降溫節能片後降為 1A,大幅減少能量耗損變成熱能,也可以達到降溫的效果。

3.降低 EMI 干擾
避免磁場干擾其他電子元件產生品質問題。

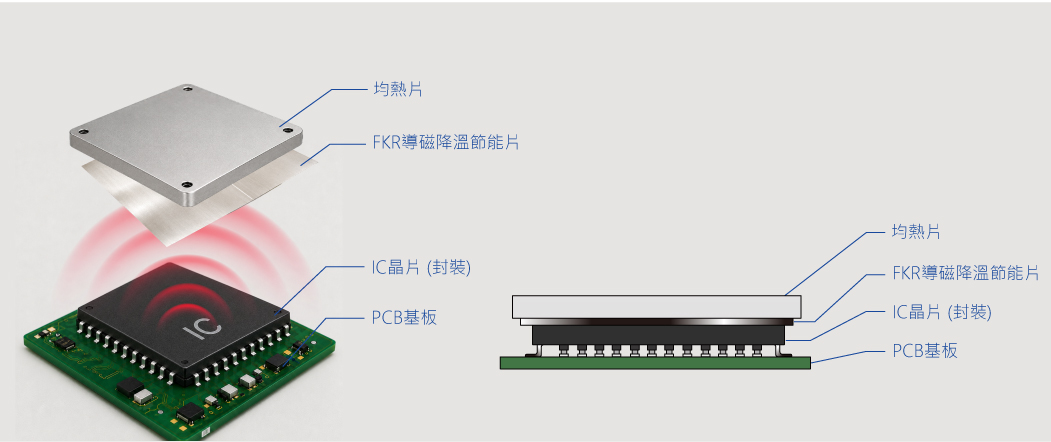

FKR 導磁降溫節能片工作原理補充說明

低頻防磁合金吸波材 MX-FKR-120

PRODUCT INFO

MX-FKR-120 產品規格

產品名稱 MX-FKR-120
尺寸 420 mm (W) × 100 M (L) × 0.12 mm (T)
材質 Fe、Si & other metals alloy
工作溫度 -40~85 ℃
飽和磁通密度 1.25 T
磁導率 (@1Hz) > 1000
磁場屏蔽 @ 60 Hz 25 dB
磁場屏蔽 @ 1.8 GHz 65 dB

MX-FKR-120 結構圖

MX-FKR120 結構圖

全頻段(1Hz~100GHz)電磁波屏蔽曲線圖

MX-FKR120 全頻段電磁波屏蔽曲線圖

產品應用

① 隔離電線干擾

電流產生的磁場會向外輻射干擾鄰近的數位訊號線、各種零組件或設備,可使用防磁軟板包覆以隔離磁場向外輻射。

隔離電線干擾示意圖二

② 隔離電池干擾

電池是主要的供電來源,產生的磁場更大,也會向外輻射干擾鄰近的主機板、訊號線、各種零組件或設備,可使用防磁軟板包覆以阻隔磁場向外輻射。

隔離電池干擾示意圖一

③ 隔離馬達干擾

馬達所產生的線圈磁場更強大,向外輻射干擾鄰近的主機板、訊號線、各種零組件或設備,可使用防磁軟板包覆以阻隔磁場向外輻射。

隔離馬達干擾示意圖一

④ 隔離各種磁性元件的磁場干擾

IC、變壓器、濾波器、電感、電容、線圈等易產生大量磁場干擾訊號,可用防磁軟板包覆或隔離這些元件,避免干擾線路或產生 EMI。

隔離磁性元件磁場干擾示意圖

⑤ 解決音響雜訊干擾

音響或耳機容易產生嘶聲、哼聲與低頻雜音,可能是輸入訊號受到干擾:

  1. 小訊號導線易受大訊號導線感應,訊源線與電源線平行交織容易產生哼聲雜訊。
  2. 輸入訊號離變壓器太近,尤其 EI 型變壓器磁漏較嚴重,環型變壓器也可能引發高頻干擾。

訊號線太靠近電源線或變壓器等磁性元件,容易在訊號線上的金屬導線產生感應渦電流,間接導致雜訊的產生,可採取以下兩種作法:

  1. 用防磁軟板包覆訊號線,防止受到干擾。
  2. 包覆電源線、變壓器等磁性元件或干擾源,避免干擾訊號線。
音響雜訊干擾示意圖一

⑥ 避免電線、天線及磁性元件靠近金屬產生渦電流導致功率下降

磁場靠近金屬會產生感應的逆向渦電流,可能造成額外損耗並導致輸出功率下降。可使用防磁軟板包覆或隔離金屬,以降低渦電流造成的影響。

金屬渦電流干擾示意圖一

⑦ 防範 PCB 或主機板之間互相干擾

主機板上的線路或零組件也會產生電磁波,可使用防磁軟板隔離,避免與鄰近的主機板互相干擾。

PCB 主機板干擾示意圖一

⑧ 隔離天線板受到主機板及金屬的干擾

例如手寫板、繪圖板及 RFID 等都是靠天線感應,靠近主機板或金屬可能產生渦電流及頻率飄移干擾,導致天線感應不良,可使用防磁軟板貼在天線板上,隔離主機板及金屬干擾。

天線板磁場干擾示意圖一

⑨ 隔離儀器之間互相干擾

儀器精密度愈高,愈容易受到環境或鄰近電子與電力設備產生的磁場干擾。可用防磁軟板包覆儀器,降低受到干擾或干擾其他儀器的情況。

精密儀器干擾示意圖一

⑩ 防止半導體設備受到磁場干擾

半導體奈米製程設備易受到環境電磁波及電力設備產生的磁場干擾,可能導致儀器功能受損或影像模糊,影響製程進度與良率。可使用防磁軟板包覆儀器或磁場干擾來源,以降低干擾。

半導體設備磁場干擾示意圖二
MX-FKR120 產品應用補充說明
