高導磁合金在人工智慧應用上的解決方案

高導磁合金在人工智慧系統中的應用解決方案

1 研究背景與應用需求

隨著人工智慧（Artificial Intelligence, AI）技術快速發展，相關硬體系統如 AI 伺服器、邊緣運算裝置、智慧機器人及高精度感測模組，逐漸朝向高頻化、高功率密度與高度整合的方向發展。然而，高速運算與高電流切換同時也帶來嚴重的電磁干擾（Electromagnetic Interference, EMI）問題，特別是在低頻至中頻磁場干擾方面，傳統僅依賴導電材料進行屏蔽已難以滿足系統穩定性需求。

高導磁合金具備極高磁導率（High Permeability），能有效吸收並引導磁通，降低磁場對敏感電子元件的影響，因此在 AI 系統中逐漸成為關鍵的電磁相容（EMC）解決方案之一。

2 高導磁合金之電磁抑制原理

高導磁合金主要透過「磁通集中與引導」機制，將原本擴散於空間中的磁場導入材料內部，使磁力線沿材料分佈，進而降低外洩磁場強度。相較於銅、鋁等導電材料主要抑制電場與高頻干擾，高導磁合金對於低頻磁場（如電源模組、馬達、變壓器所產生之磁場）具有顯著抑制效果。

因此，在實際應用上，高導磁合金常與導電屏蔽材料形成複合式結構，以同時抑制電場與磁場干擾，提升整體系統之電磁相容性能。

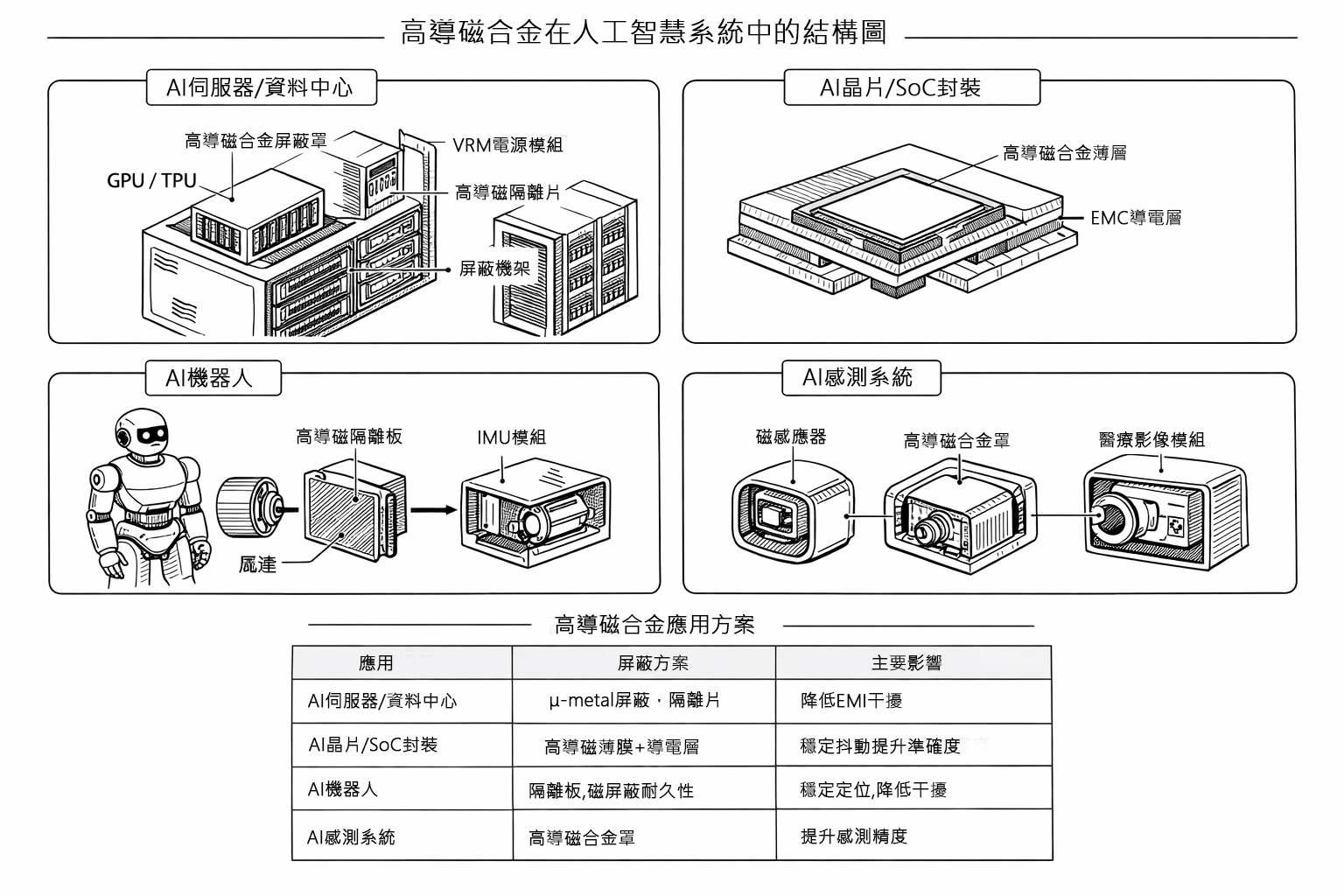

3 高導磁合金於人工智慧系統之應用架構

3.1 AI 伺服器與資料中心設備

在 AI 伺服器中，GPU、TPU 及電源模組於高負載運算時會產生大量瞬時電流與磁場，容易影響高速訊號傳輸與系統穩定度。透過於運算模組周邊設置高導磁合金屏蔽罩或隔離板，可有效降低磁場耦合與雜訊干擾，進而減少位元錯誤率並提升長時間運算可靠性。

3.2 AI 晶片與封裝系統

在高度整合的 AI 晶片與系統單晶片（SoC）中，內部類比與數位電路共存，磁場干擾可能影響相位鎖定迴路（PLL）、類比數位轉換器（ADC）等關鍵模組。於封裝層中導入超薄高導磁合金薄片，可在有限空間內提供有效磁屏蔽，提升訊號穩定度與推論準確性。

3.3 AI 感測與醫療應用系統

在磁感測、影像感測及醫療 AI 設備中，系統對雜訊極為敏感。外部磁場干擾可能導致量測誤差與誤判。藉由於感測模組外層或關鍵區域設置高導磁合金屏蔽結構，可顯著提升感測精度與量測重複性，確保 AI 判斷結果之可靠性。

3.4 AI 機器人與自主系統

AI 機器人系統同時整合馬達、驅動器、IMU、LiDAR 與視覺模組，磁干擾來源複雜。透過在馬達與感測模組之間配置高導磁隔離板或局部磁屏蔽腔體，可降低磁噪對定位與姿態估測之影響，提升自主導航與控制穩定性。

3.5 邊緣 AI 與 AIoT 裝置

邊緣 AI 裝置體積受限，模組間距離短，電磁干擾問題更加明顯。採用可裁切、高柔性的高導磁合金軟板，並與導電布或金屬箔形成薄型複合屏蔽結構，可在不顯著增加體積與重量的情況下，有效通過電磁相容測試。

4 材料選型與設計考量

在實際工程設計中，高導磁合金之性能高度仰賴材料成分與製程條件。材料於加工與彎折後可能產生磁性退化，因此須搭配適當退火（Annealing）製程以恢復磁導率。此外，高導磁合金主要針對低頻磁場抑制，需與導電材料搭配使用，才能兼顧高頻電場干擾的屏蔽需求。

5 小結

綜上所述，高導磁合金在人工智慧系統中扮演關鍵的磁干擾抑制角色，特別適用於高密度、高精度與長時間運作之 AI 設備。透過妥善的材料選型與結構設計，可有效提升系統穩定性、可靠度與整體電磁相容性能，為 AI 硬體系統提供重要的工程支撐。
