導電漆在柔性電路與穿戴設備的解決方案

下面把「導電漆在柔性電路（FPC）與穿戴設備」的實務解法，整理成結構＋應用＋設計重點

一、核心概念

※ 導電漆在這兩類產品的角色：

• 柔性電路（FPC）： 局部屏蔽＋接地延伸（不影響彎折）
• 穿戴設備： 小空間 EMI 控制＋天線干擾管理

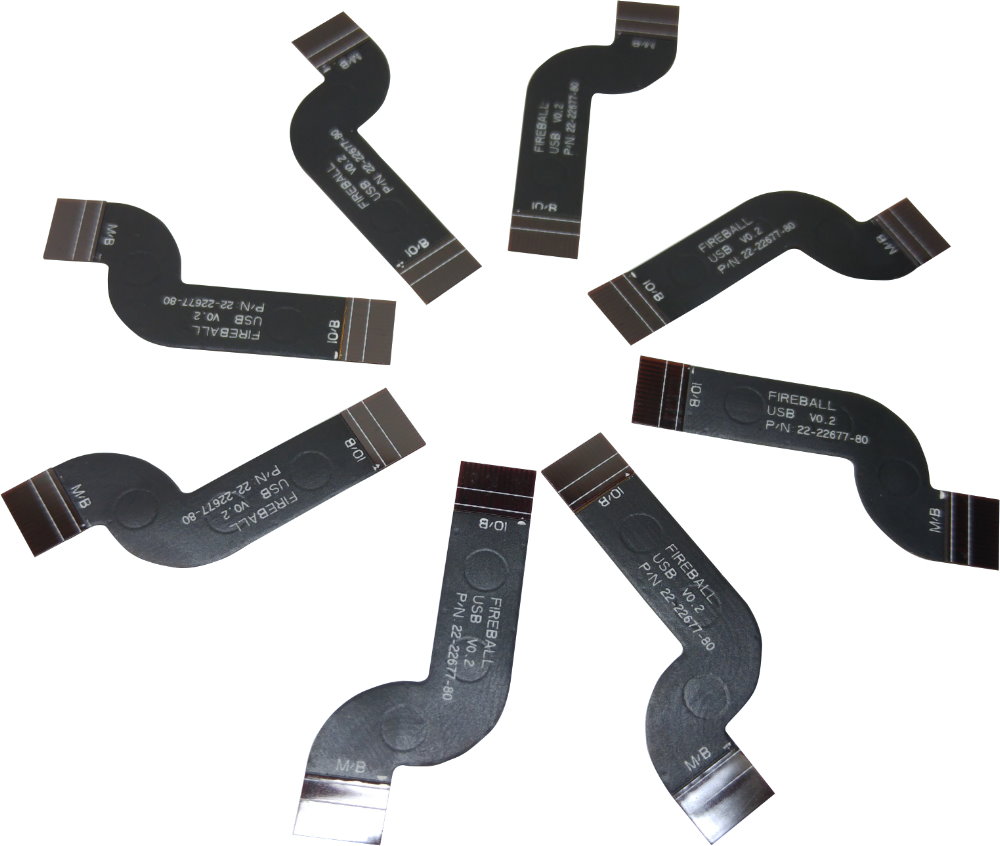

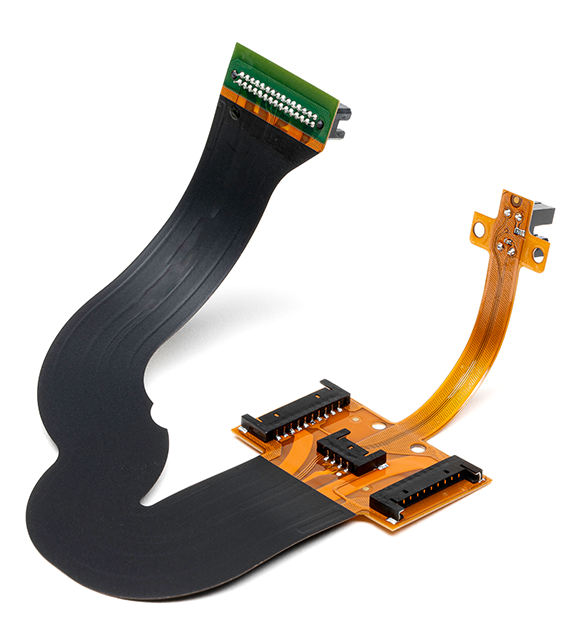

二、柔性電路（FPC）解決方案

應用場景

常見於：

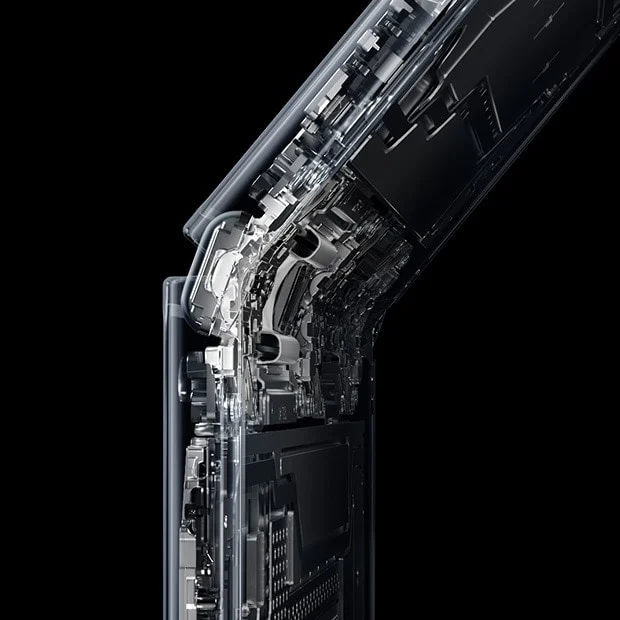

• 手機折疊排線（FPC）
• 相機模組排線
• 顯示器連接線
• 穿戴裝置內部連接

問題

• FPC 很長 → 像天線一樣輻射 EMI
• 高速訊號（MIPI / SPI / USB）干擾嚴重
• 無法用金屬罩（因為要彎折）

✅ 導電漆解法

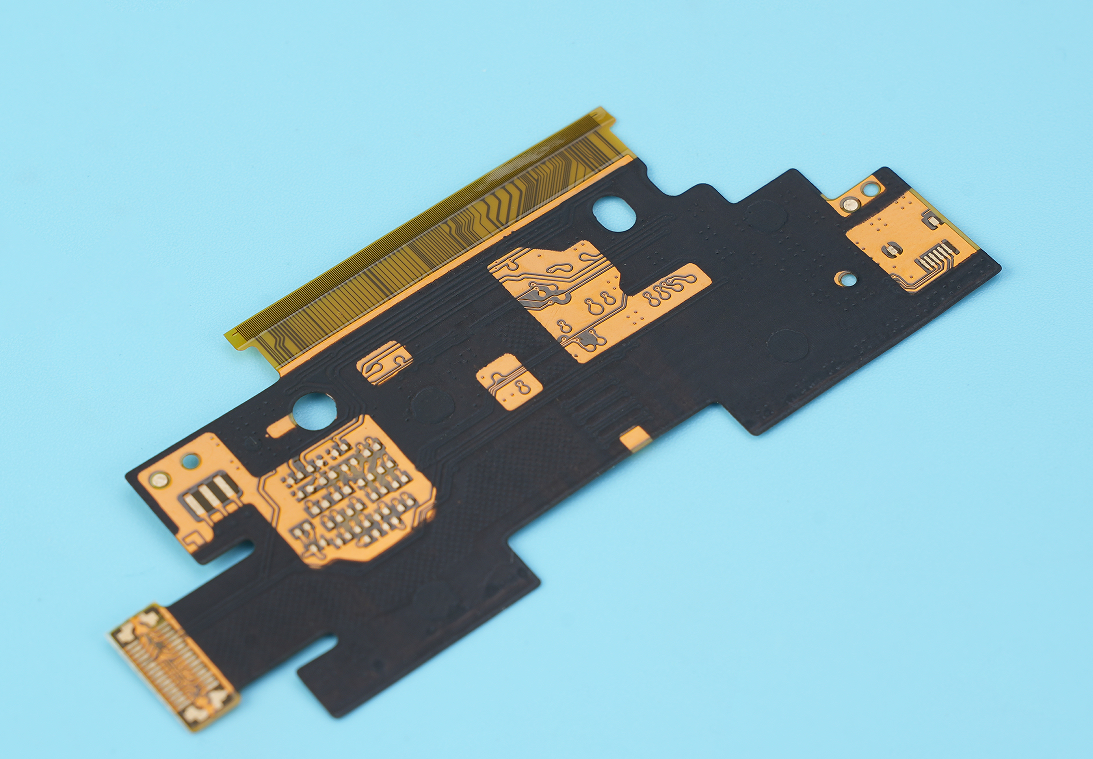

1. 局部屏蔽塗層

FPC表面 → 導電漆（局部塗佈）

• 只塗在干擾源附近
• 保留彎折區域不塗

2. 接地延伸（Ground Extension）

導電漆 → 接 FPC GND → 系統地

※ 把整段 FPC 變成「屏蔽層」

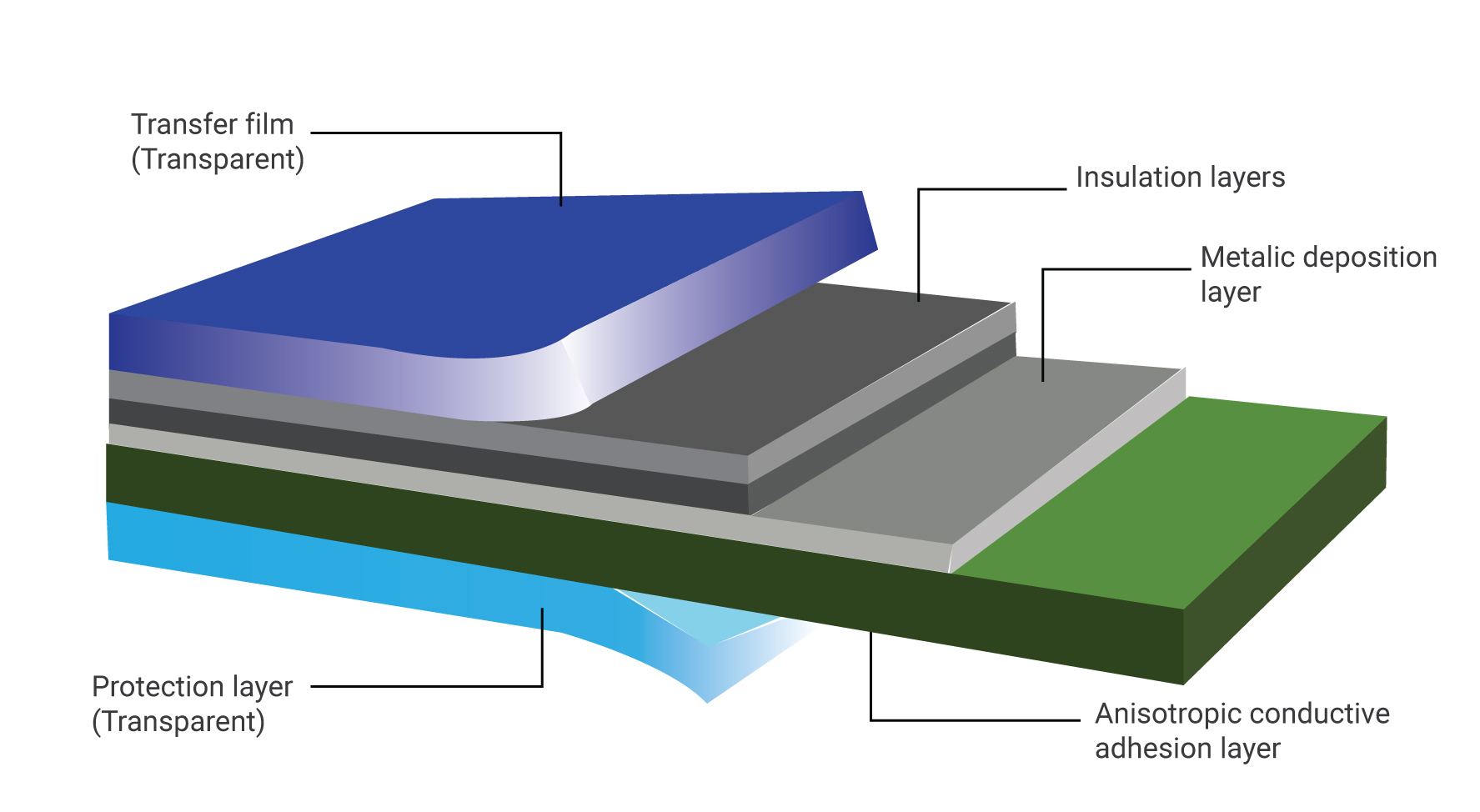

3. 多層屏蔽結構

Coverlay
導電漆
FPC線路
PI基材

※ 類似「軟性屏蔽層」

重點

✔ 彎折區不能塗

• 會裂開 → 失效

✔ 表面電阻控制

• 建議 < 1 Ω/sq

✔ 接地必須可靠

• 否則變成「假屏蔽」

三、穿戴設備（Wearable）解決方案

應用場景

常見產品：

• 智慧手錶

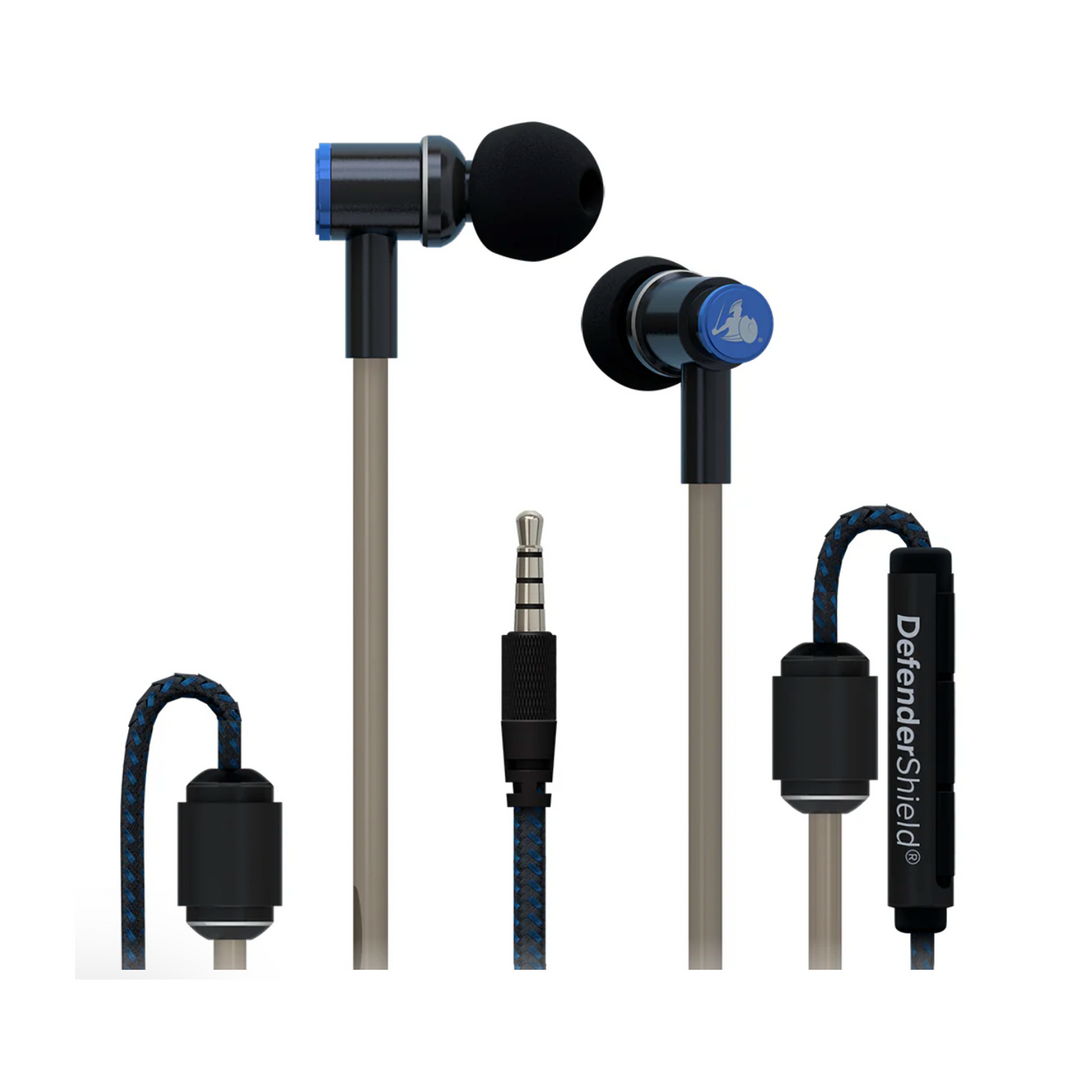

• 藍牙耳機
• 手環
• AR/VR裝置

問題

※ 三大痛點：

1. 空間極小

• RF / 電池 / MCU 擠在一起

2. 天線干擾嚴重

• 藍牙 / WiFi / NFC 互相影響

3. 人體影響

• 人體會吸收/反射電磁波

  ---

  導電漆解法

  1. 區域屏蔽（Selective Shielding）

  IC區 → 導電漆
  天線區 → 保留

  ※ 避免影響訊號發射

  ---

  2. 腔體屏蔽（Cavity Shield）

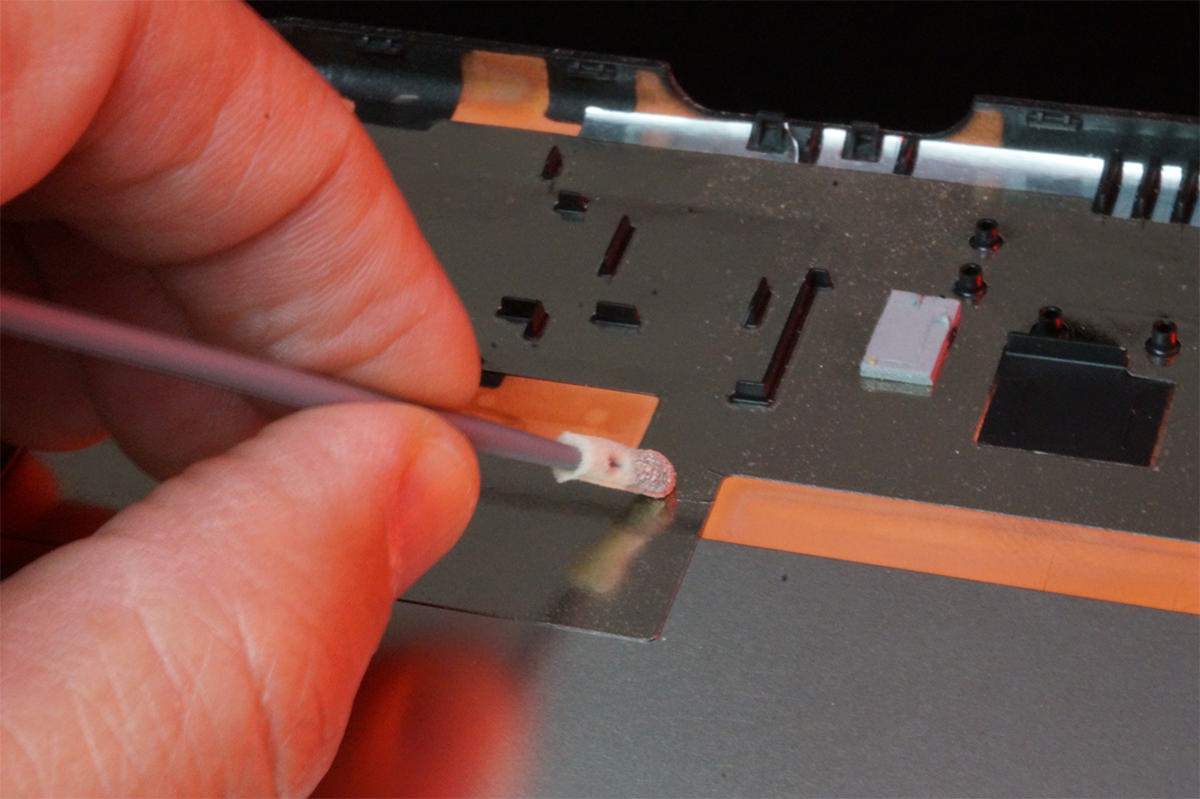

  外殼內側 → 導電漆 → 形成小型法拉第籠

  ※ 抑制內部雜訊外洩

  ---

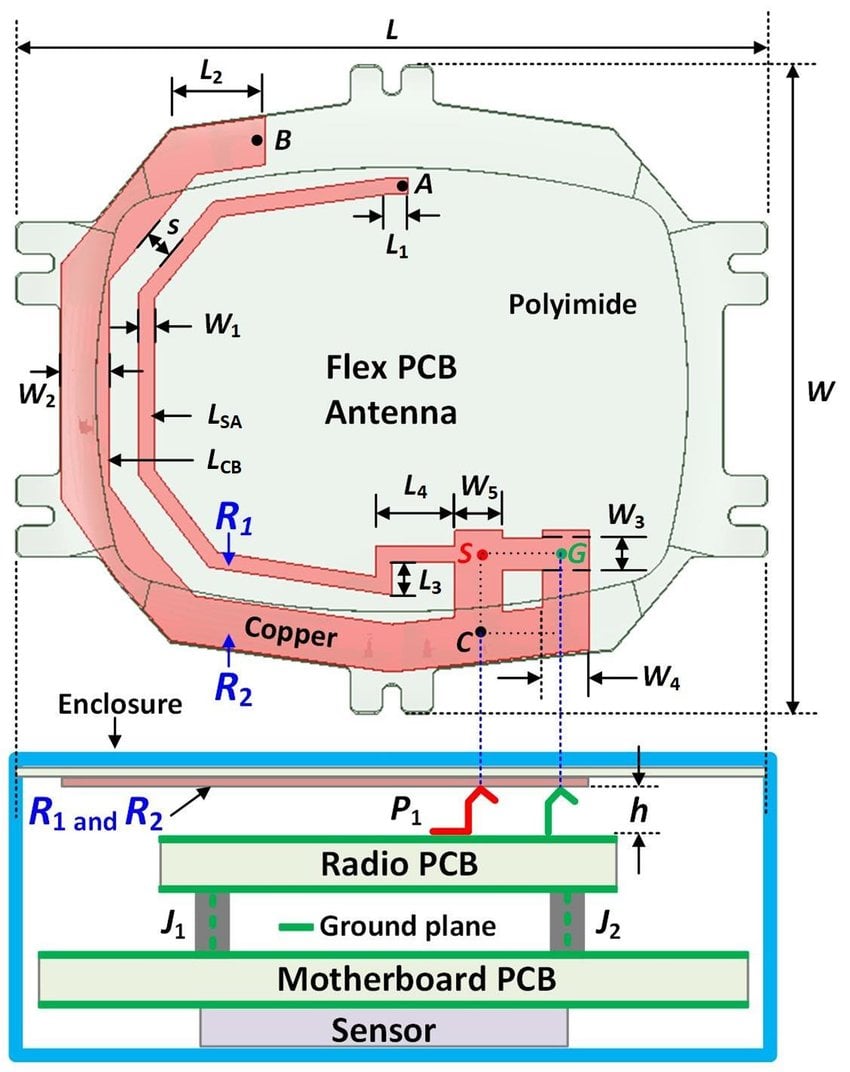

  3. 天線隔離（Isolation）

  • 導電漆 + 吸波材搭配
  • 防止：
  • detuning（天線失諧）
  • coupling（耦合干擾）

  ---

   關鍵設計（穿戴最重要）

  ✔ 天線區一定要「避開」

  ※ 否則：

  • 訊號變弱（RSSI下降）
  • 通訊不穩

  ---

  ✔ 接地完整性

  • 導電漆 → 必須接系統 GND

  ---

  ✔ 薄膜控制

  • 太厚 → 影響結構
  • 太薄 → 屏蔽不足

  ※ 建議：20–30 μm

  ---

  四、材料選擇（實務）

  材料	特性	適用
  銀漆（Ag）	高導電	高階穿戴
  銅鎳（Cu/Ni）	成本平衡	主流產品
  碳系	柔性好	FPC彎折區

  ---

  五、整體解決方案（系統級）

  ※ 實務上會這樣搭配：

  FPC：導電漆（局部屏蔽）
  IC：金屬Shielding Can
  外殼：導電漆（整體屏蔽）
  天線：吸波材（調整訊號）
  縫隙：導電泡棉

  ---

  六、優勢 vs 限制

  優勢

  • 可用於「可彎折結構」
  • 重量輕（適合穿戴）
  • 可局部精準塗佈
  • 成本低於金屬

  ---

  限制

  • 易裂（彎折疲勞）
  • 導電性不如金屬
  • 製程一致性要求高
  • 需精準天線設計配合

  ---

  七、結論

  ※ 在柔性電路與穿戴設備中，導電漆的核心價值是：
  在「不能用金屬」的地方，提供可彎折、可局部控制的EMI屏蔽能力。
