吸波材在航太設備應用上的解決方案
Solutions for absorbing materials in aerospace equipment applications
吸波材在航太設備應用上的解決方案
吸波材在航太設備中的角色，核心就是控制電磁干擾（EMI）、降低雷達反射（RCS）、提升訊號穩定性。下面幫你整理成「工程實際會用的解決方案」，不是空泛概念。
一、航太設備常見問題
航太系統（飛機 / 衛星 / 無人機）會遇到：
- 多系統共存 → 電磁干擾嚴重

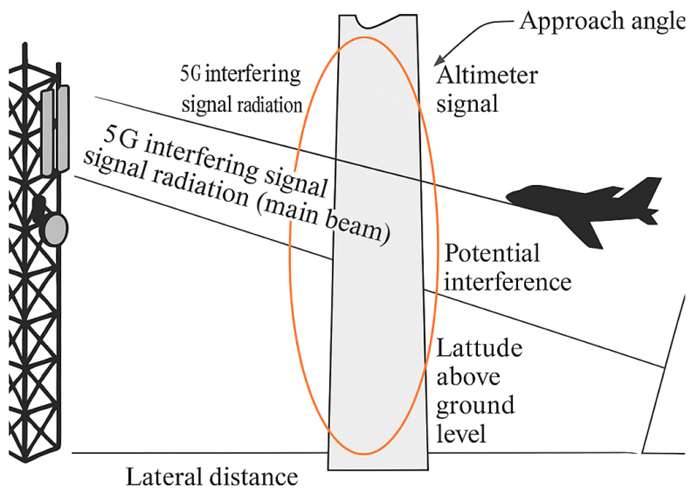

- 高頻通訊（雷達 / 5G / 衛星）→ 訊號反射與串擾
- 高速數位電路 → 輻射噪聲
- 金屬結構 → 反射放大問題
※ 吸波材就是用來「吃掉多餘電磁波」，避免影響系統。

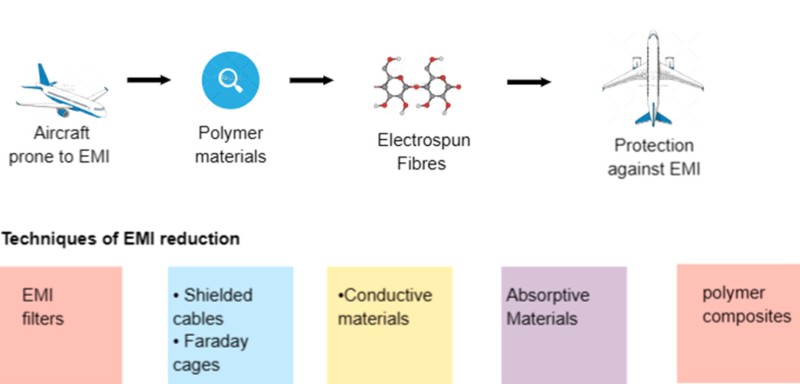

二、整體解決方案架構
可分成 4 大應用區塊：
1. 雷達系統（RCS降低 / 抗干擾）
解決方案：
- 在機體表面塗覆：
- 雷達罩（Radome）內層：
效果：
- 降低雷達截面積（RCS）
- 抑制雷達回波雜訊
- 提升隱身性能

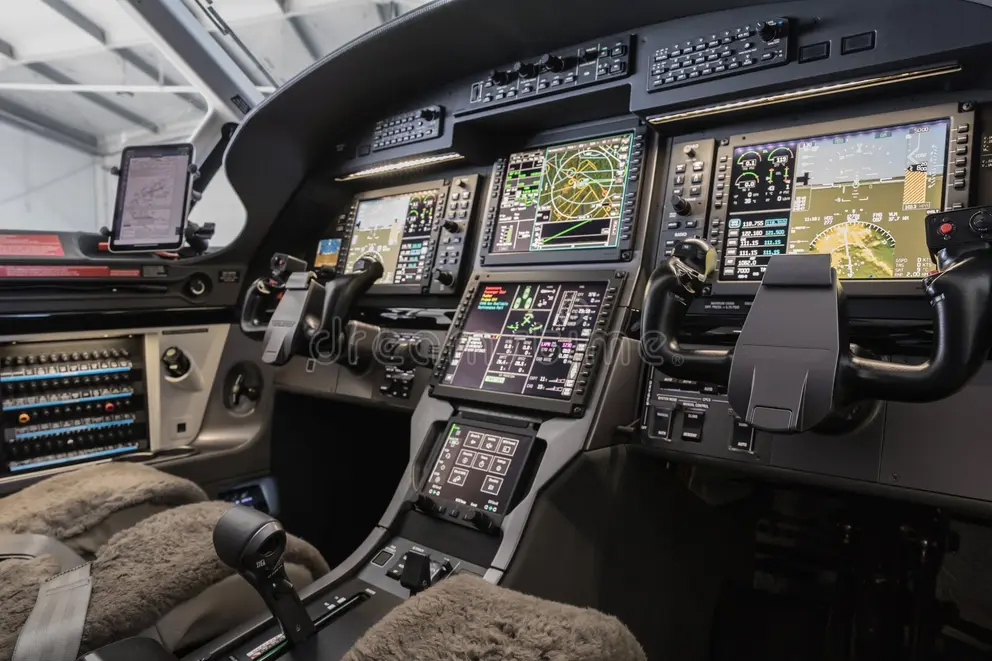

2. 航電系統（Avionics EMI抑制）
解決方案：

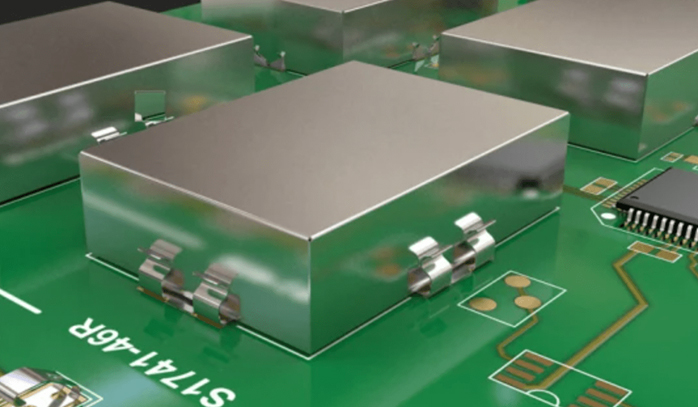

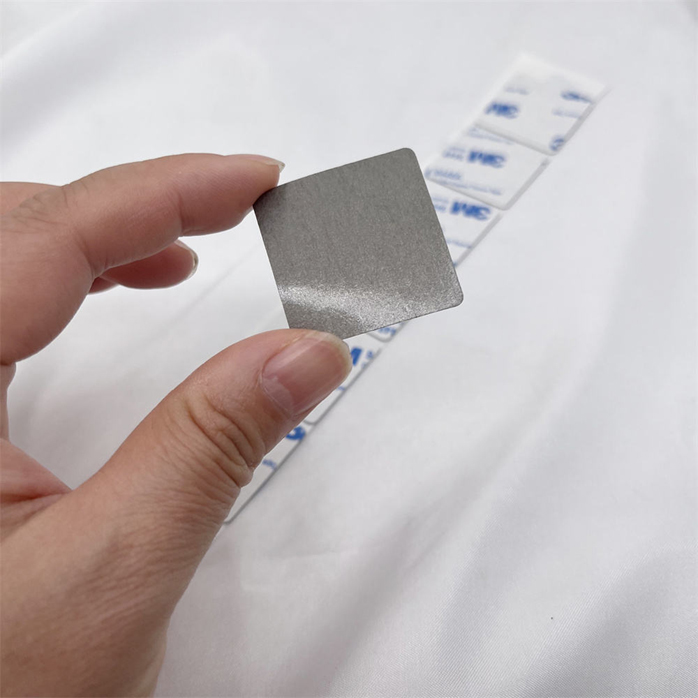

- PCB 上方 / IC 上貼：片狀吸波材（ferrite sheet）

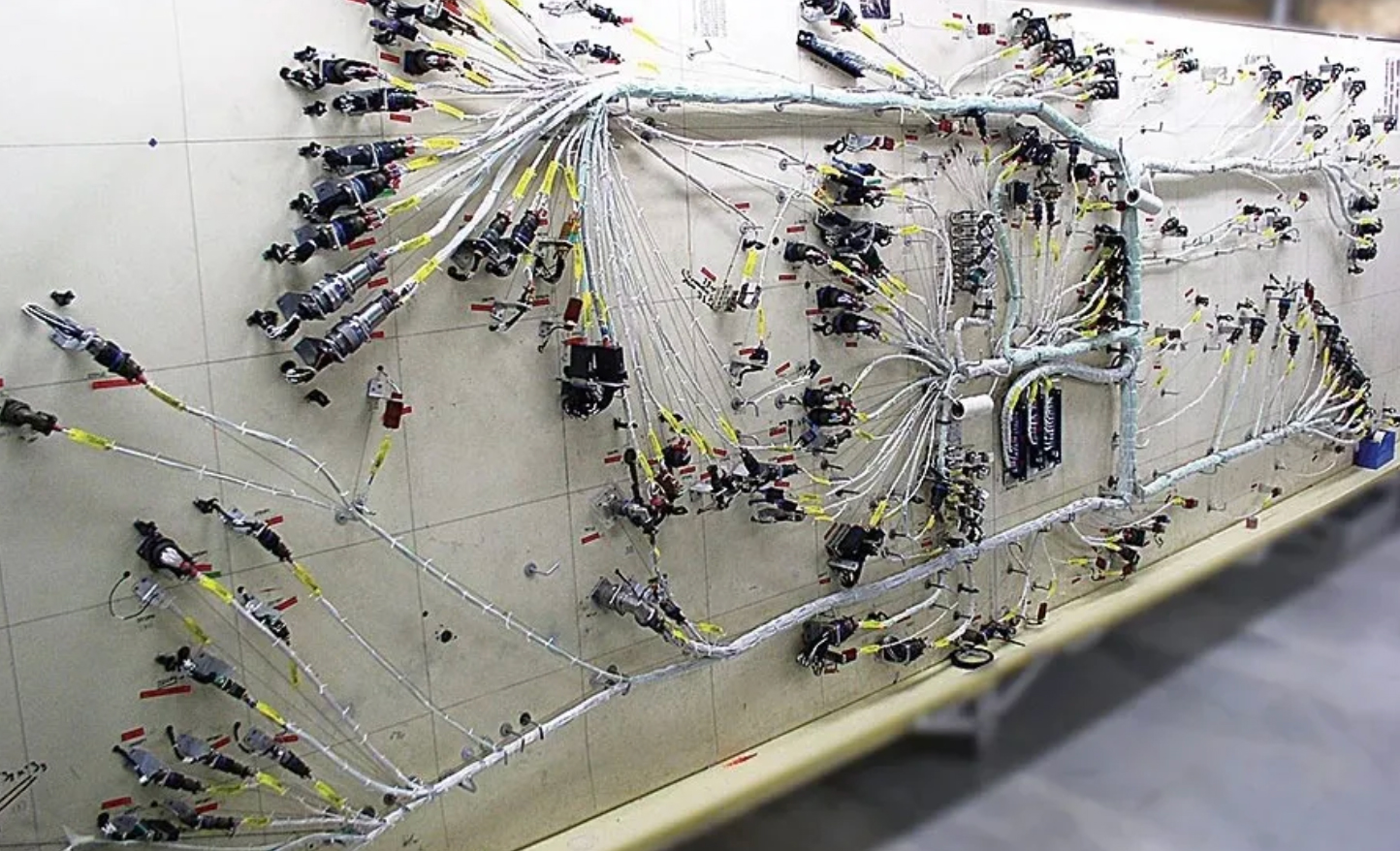

- 線束（wire harness）：纏繞型吸波材料
- 模組外殼內部：吸波 + 導電屏蔽複合結構
效果：
- 抑制 IC 高頻噪聲（GHz）
- 降低線材輻射
- 避免系統誤觸發

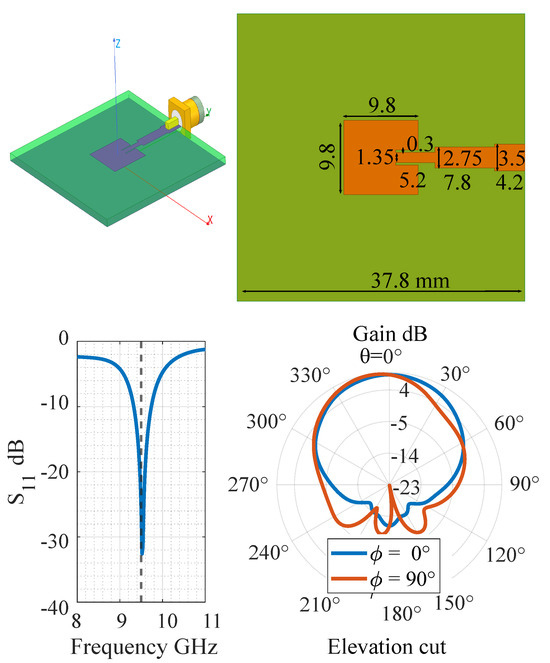

3. 通訊系統（天線隔離 / 訊號純化）
解決方案：
- 天線間隔離：
- RF模組周圍：局部貼附吸波片
效果：
- 降低串擾（Cross-talk）
- 提升 SNR（訊噪比）
- 增強通訊穩定度
4. 電源與馬達系統（低頻磁場抑制）
解決方案：
- 電源模組：
- 馬達周圍：
效果：
- 抑制低頻磁場干擾（kHz~MHz）
- 避免影響導航與感測器
三、材料選型對應
|
頻率範圍 |
建議材料 |
用途 |
|
kHz~MHz |
高導磁合金 |
電源 / 馬達 |
|
100MHz~1GHz |
鐵氧體吸波材 |
PCB / 線材 |
|
1GHz~40GHz |
微波吸波材 |
雷達 / 通訊 |
|
寬頻 |
多層複合材料 |
隱身 / 雷達罩 |
四、典型結構設計
常見工程做法：
※ 三層結構
外層：保護層（耐溫/防腐）
中層：吸波材（損耗層）
內層：金屬反射層（形成吸收機制）
※ 原理：
- 入射波 → 進入材料
- 多重反射 + 損耗 → 能量轉成熱
- 幾乎不反射回去
五、總結
吸波材在航太的本質是：
※ 讓「不該存在的電磁波消失」，讓系統只留下「有用訊號」
推薦材料
摩新有1Hz~100GHz高低全頻的吸波材產品，可解決各種頻率所產生的電磁波EMI干擾。
