導電漆在醫療設備的解決方案
Medical Equipment
導電漆在醫療設備的解決方案
Solutions for Conductive Coating in Medical Devices
導電漆在醫療設備的解決方案
導電漆在醫療設備中主要用來解決 EMI/EMC（電磁干擾與相容性）問題、靜電防護、訊號穩定，以下是解決方案
一、醫療設備常見問題

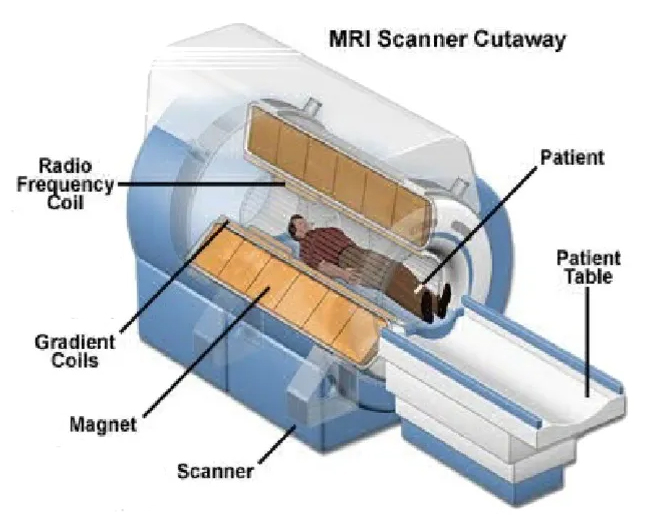

醫療設備（像 MRI、心電圖、監護儀）對電磁環境非常敏感：
- 外部干擾 → 訊號失真（影響診斷）
- 設備本身輻射 → 干擾其他儀器
- 靜電（ESD）→ 損壞精密IC
- 無線模組（WiFi/Bluetooth）→ 串擾
※ 所以必須做 高可靠 EMI 屏蔽 + 接地設計
二、導電漆核心功能
導電漆（銀/銅/鎳）塗佈後形成導電層，可達到：
- 電磁屏蔽（Shielding）
- 接地導通（Grounding）
- 靜電釋放（ESD protection）
- 減少縫隙漏波（Gap shielding）
三、具體解決方案

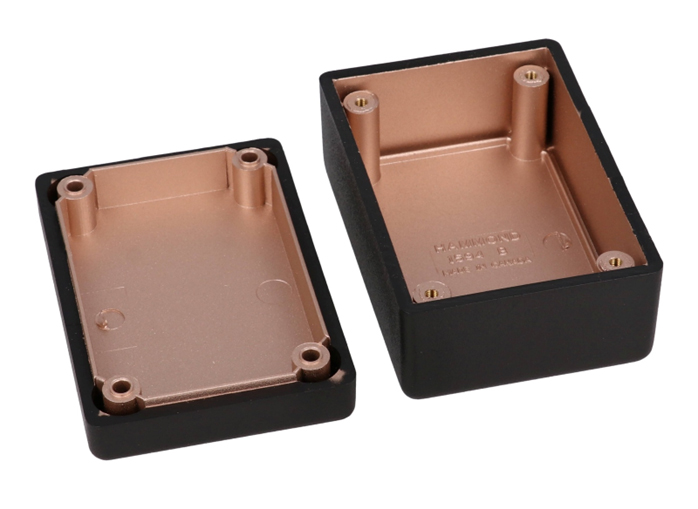

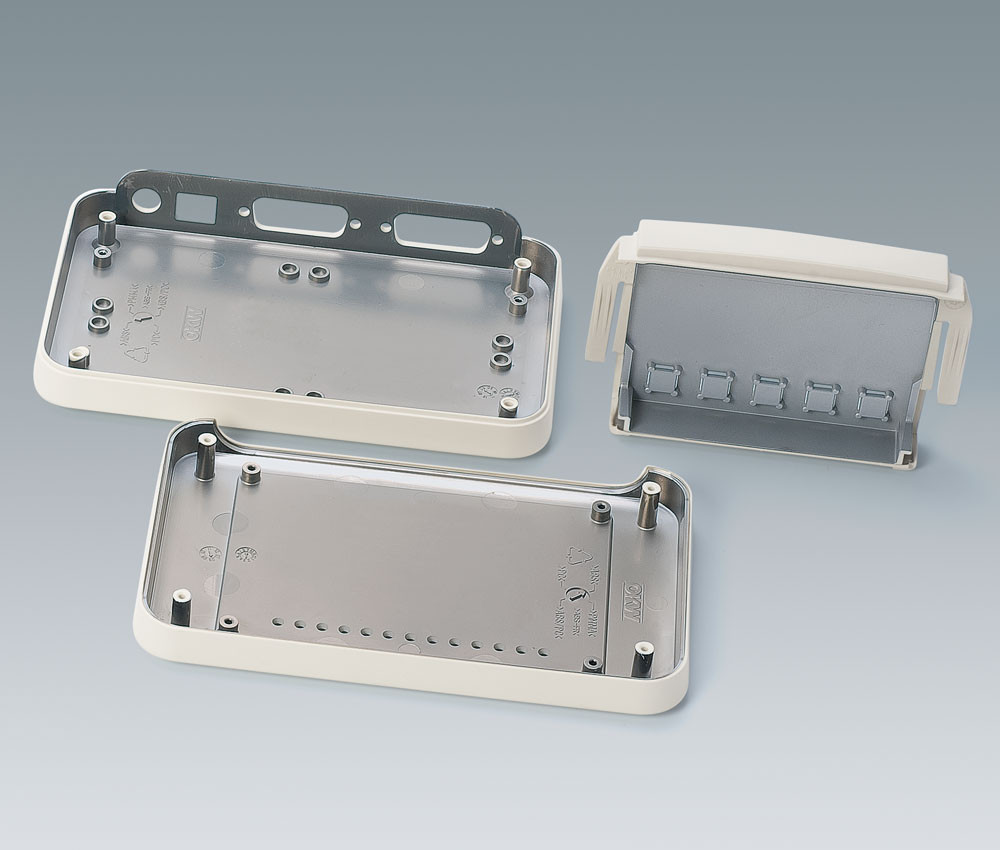

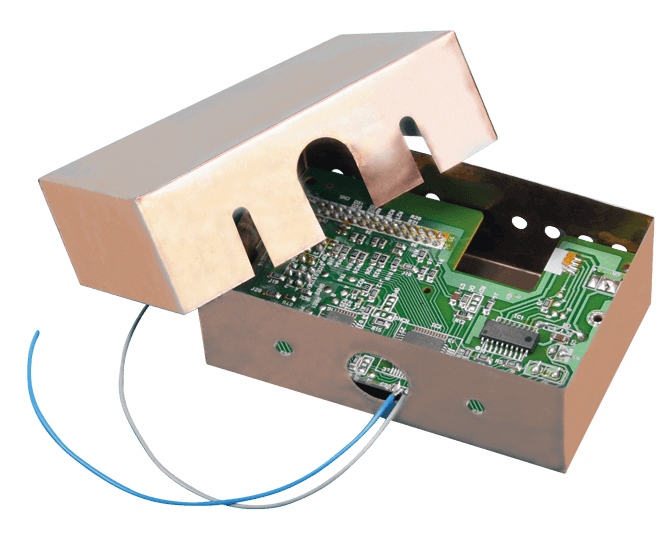

1. 塑膠外殼 EMI 屏蔽
塑膠外殼

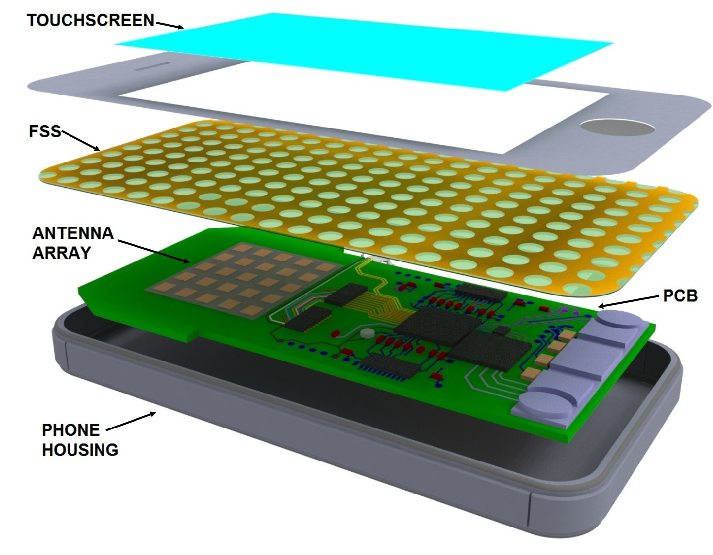

智慧型手機（5G裝置）的電磁干擾屏蔽
問題：
- 醫療設備外殼多為塑膠（不導電）
- 容易讓電磁波穿透或洩漏
解法：
- 在內側噴塗導電漆（如銅/銀）
- 形成 法拉第籠（Faraday Cage）效果
效果：
- 降低輻射干擾（EMI）
- 通過醫療認證（如 IEC 60601-1-2）

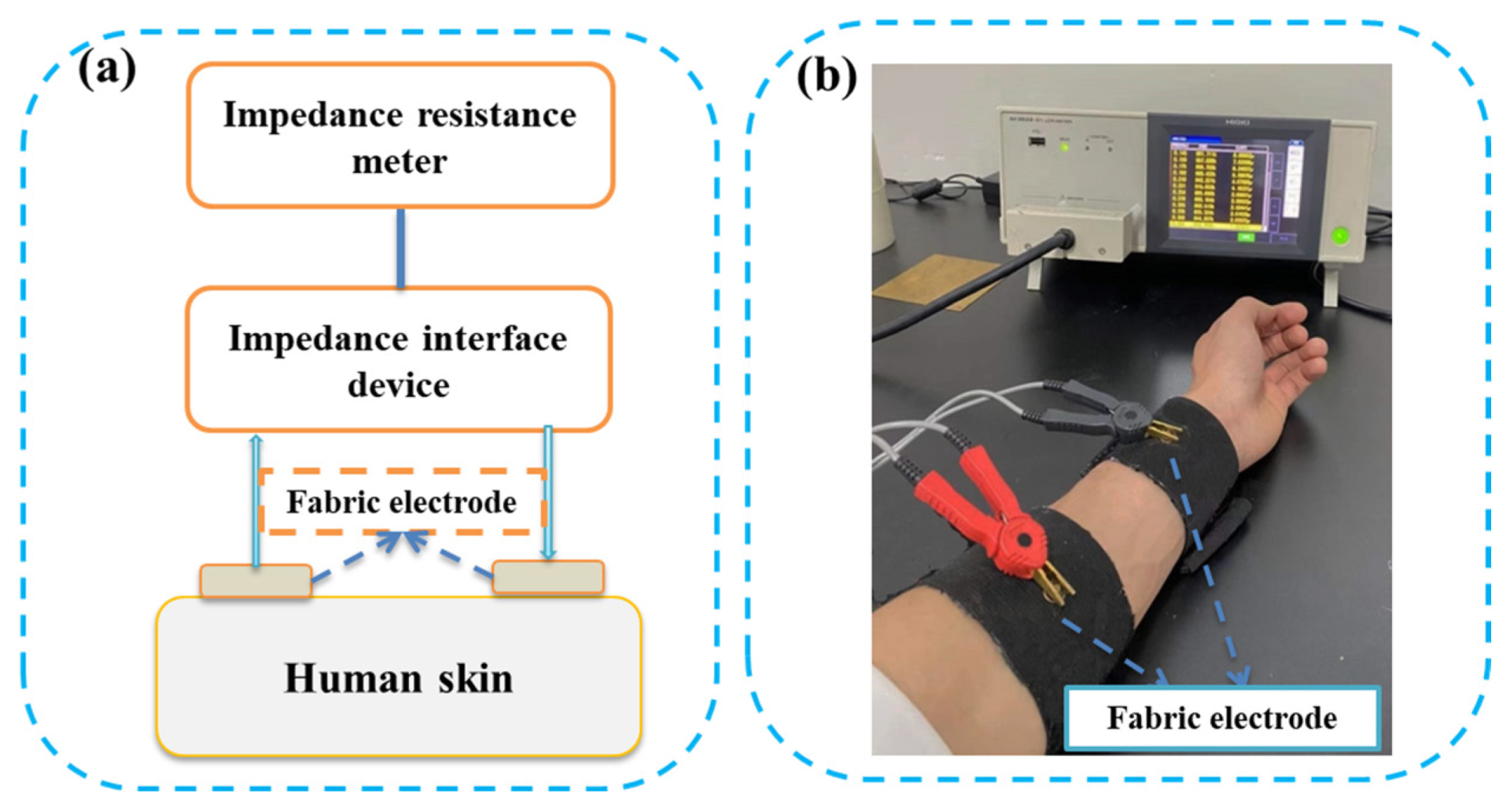

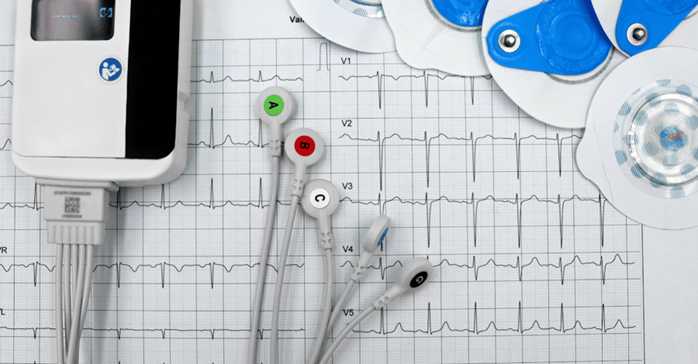

2. 高精度訊號設備（ECG / EEG）
問題：
- 心電/腦波訊號極微弱（μV 等級）
- 容易被環境噪聲污染
解法：
- 導電漆 + PCB 接地設計

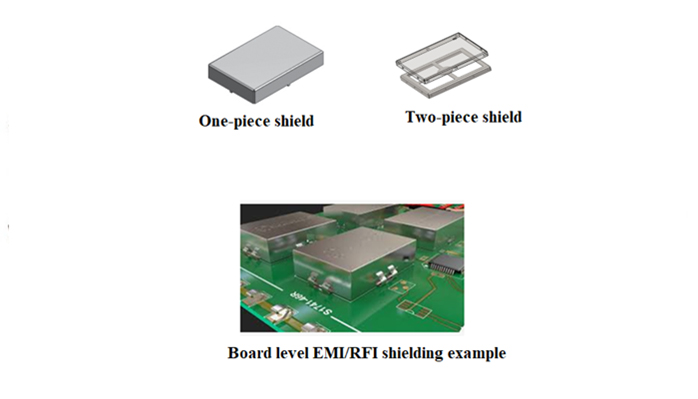

- 關鍵區域做局部屏蔽（Shield can + coating）
效果：
- 提升訊號 SNR（訊雜比）
- 避免誤診

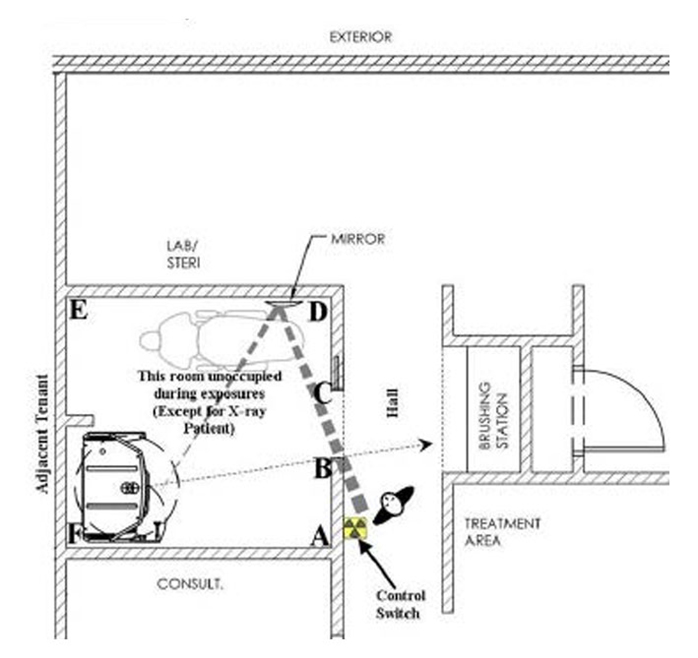

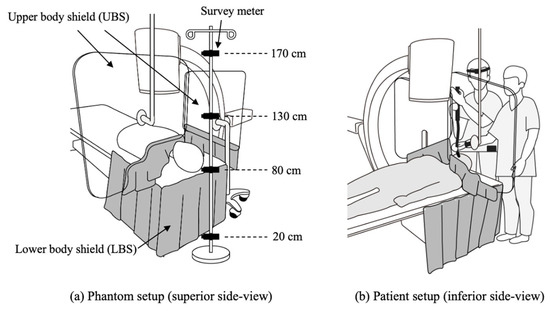

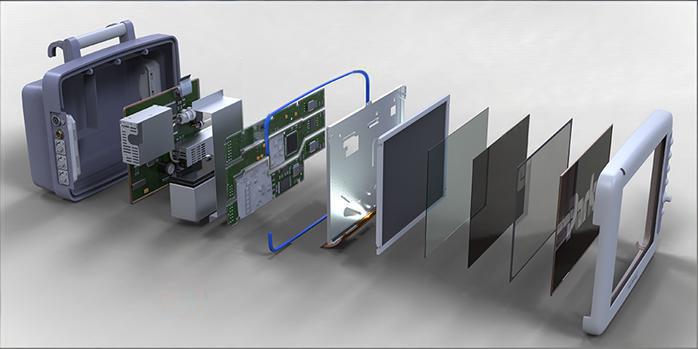

3. 醫療影像設備（超音波 / X-ray）
問題：
- 高功率電子元件產生強干擾
- 影像可能出現雜訊或條紋
解法：

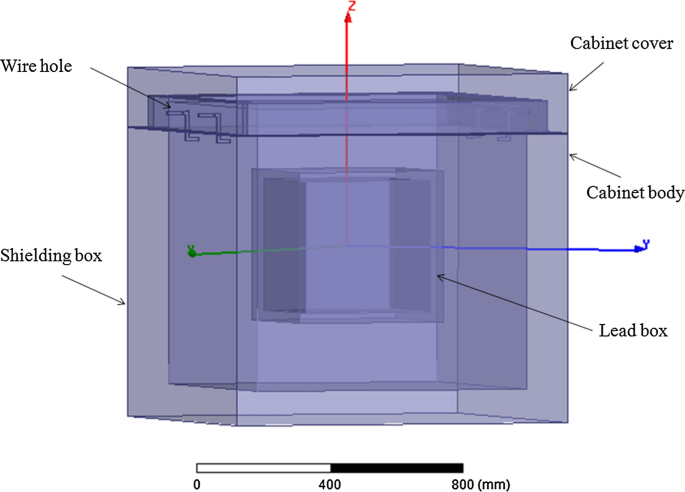

- 導電漆塗佈整體機殼 + 模組隔離
- 搭配吸波材料（高頻區）
效果：
- 穩定影像品質
- 減少設備間干擾

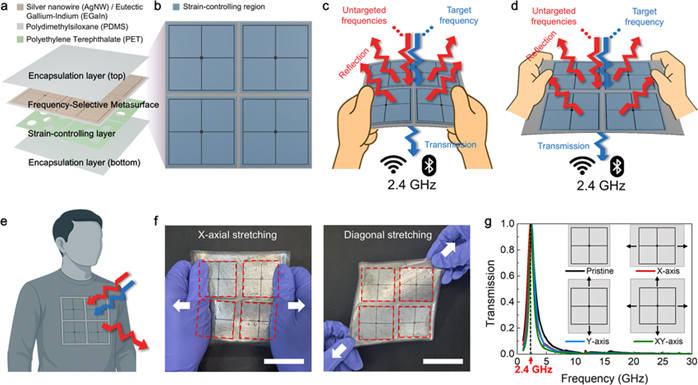

4. 可攜式醫療設備（穿戴 / IoT）
問題：
- 空間小 → 無法用金屬殼
- 有藍牙/WiFi → 容易互相干擾
解法：
- 局部導電漆塗層（Selective shielding）
- 天線區域避開（避免影響訊號）
效果：
- 保持通訊品質
- 同時降低EMI

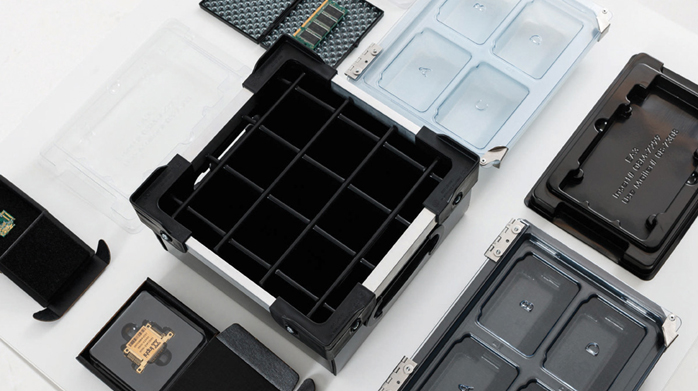

5. ESD 靜電防護
問題：
- 醫療環境容易產生靜電
- 可能瞬間擊穿IC
解法：
- 導電漆 + 接地設計（Ground path）
- 形成靜電釋放路徑
效果：
- 保護IC / sensor
- 提升可靠度
四、材料選擇建議
不同導電漆適用場景：
|
材料 |
特性 |
適用 |
|
銀漆 |
導電性最高 |
高階醫療設備 |
|
銅漆 |
成本低、屏蔽佳 |
一般設備 |
|
鎳漆 |
抗氧化 |
長期穩定設備 |
五、整體系統設計
完整醫療EMI解法通常是「組合拳」：
- 導電漆（外殼屏蔽）
- 導電泡棉（縫隙密封）
- 吸波材（高頻抑制）
- PCB接地設計
- 濾波電路（Filter）
※ 導電漆是「第一層防護」
總結
導電漆在醫療設備的核心價值是：讓塑膠設備具備金屬級電磁屏蔽能力，同時維持輕量與設計自由度
