導電漆在無人機應用的解決方案
Solutions for Conductive Coating in Drone Applications
導電漆在無人機應用的解決方案
無人機（UAV）因為高頻通訊＋多感測器＋馬達高噪聲，EMI問題非常明顯，所以導電漆通常不是單點使用，而是系統級解決方案
一、無人機 EMI 問題來源
主要干擾來源
- 無刷馬達 + ESC（最大干擾源）
- 電源模組（電池、DC-DC）
- 高頻通訊（GPS / 5G / WiFi）
- 相機與影像模組
問題：
- GPS漂移
- 影像雜訊
- 控制不穩（ROS/飛控）
二、核心解決方案架構（重點）
無人機導電漆不是單用，而是「三層策略」
① 屏蔽（導電漆）
- 阻擋EMI外洩 / 外部干擾
② 吸收（吸波材）
- 消除反射波
③ 接地（GND設計）
- 導走干擾電流
三者缺一不可
三、應用區塊解決方案

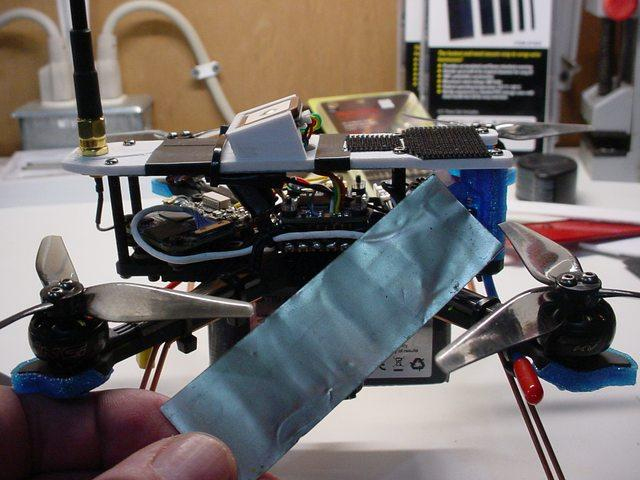

- 飛控系統（Flight Controller）
解決方案
- 外殼內側噴導電漆（Ni/Cu）

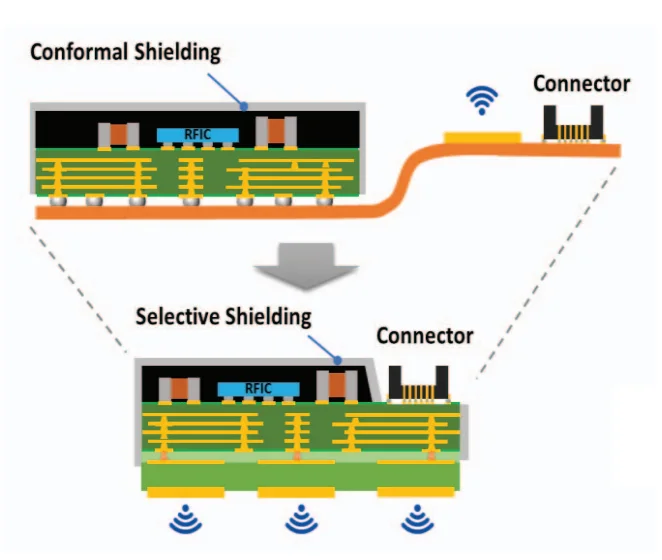

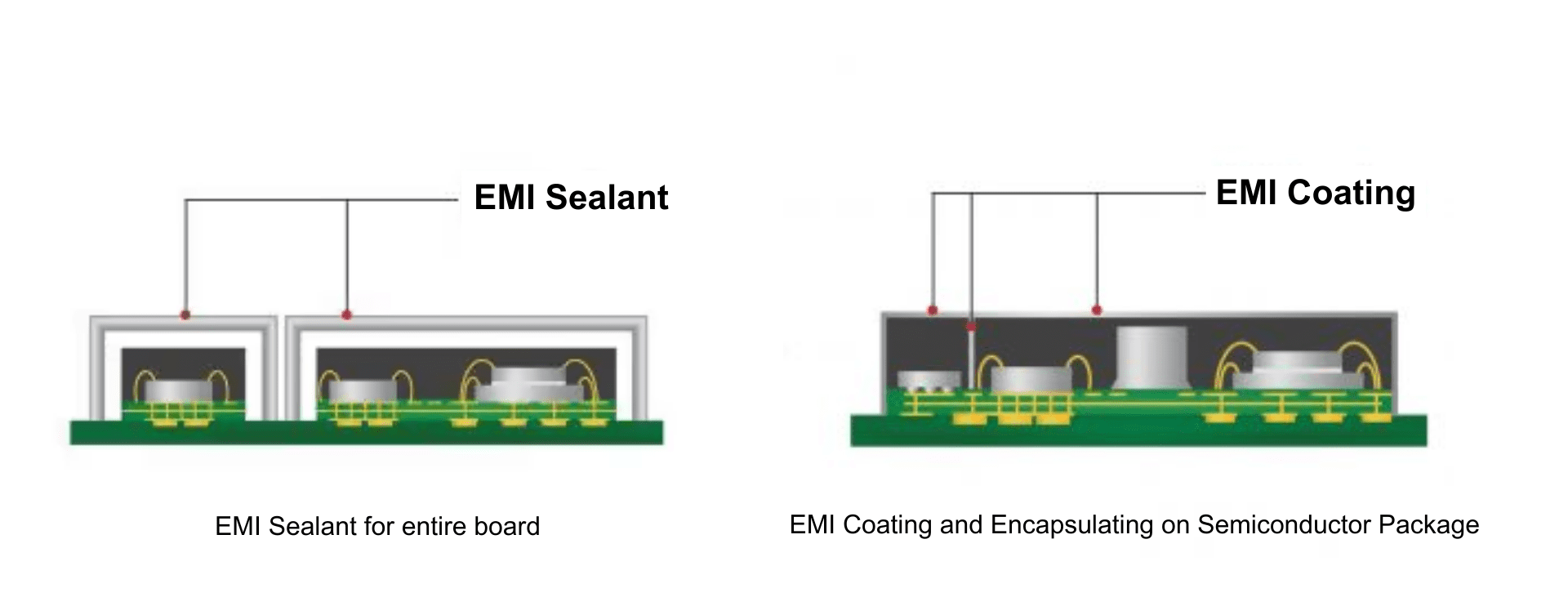

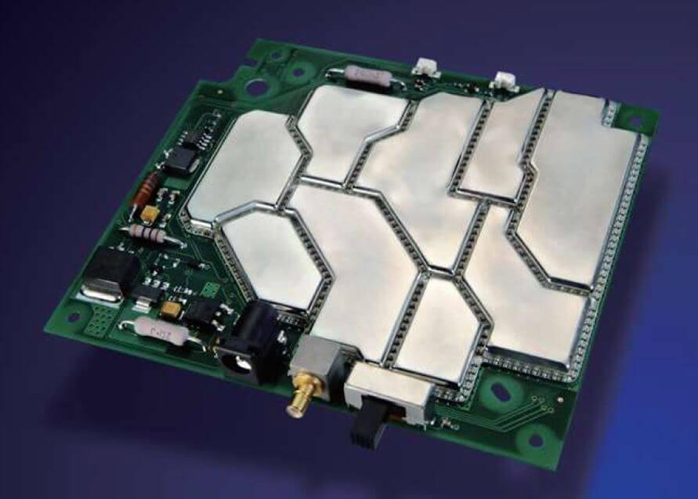

- PCB敏感區加局部屏蔽層
- 與GND完整接地
效果
- 提升姿態穩定
- 降低感測器雜訊（IMU）

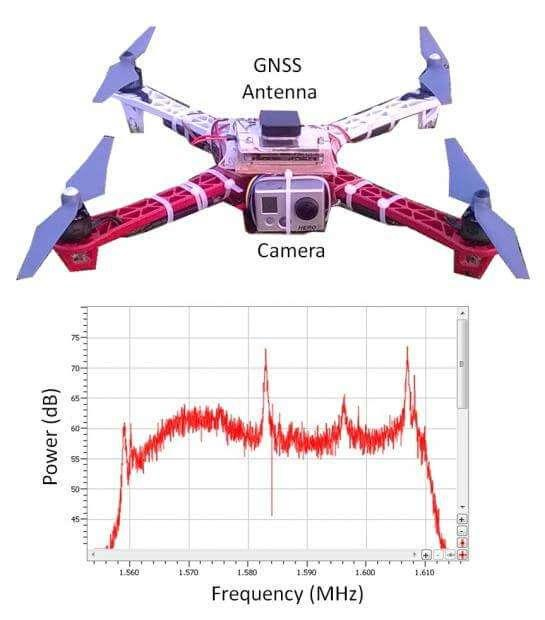

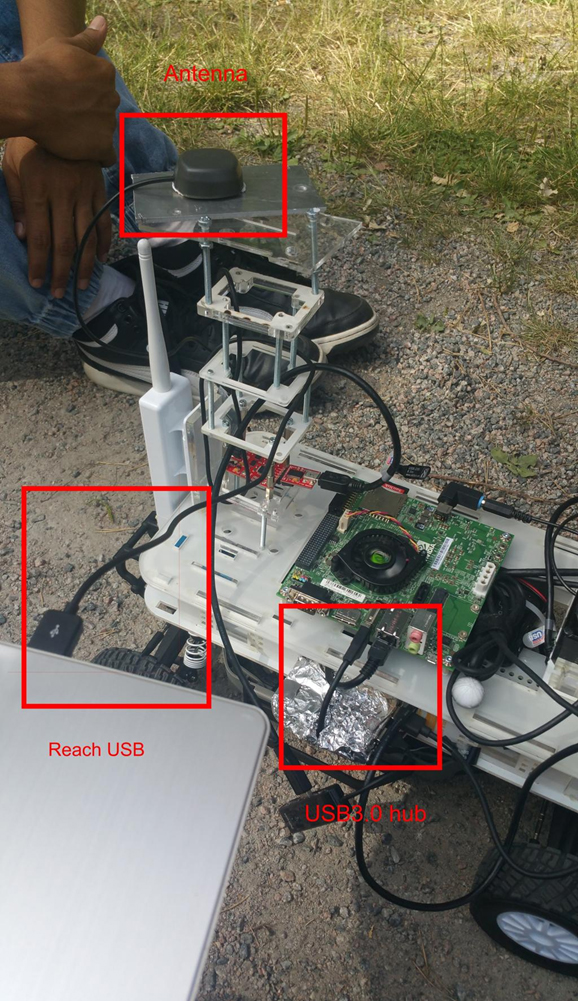

2. GPS / GNSS 模組
解決方案
- GPS模組周圍導電漆屏蔽
- 下方加吸波材（鐵氧體）
- 遠離ESC與電源
效果
- 提升定位精度
- 減少漂移 / 跳點
3. 相機 / 影像模組
解決方案
- 相機模組外殼導電塗層

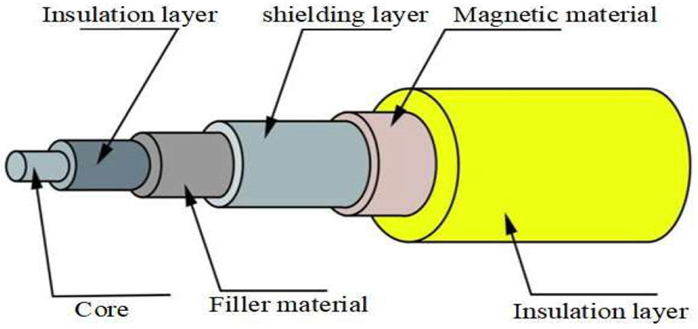

- 線材加屏蔽（Shielded cable）
- 接地隔離
效果
- 降低影像雜訊
- 提升傳輸穩定

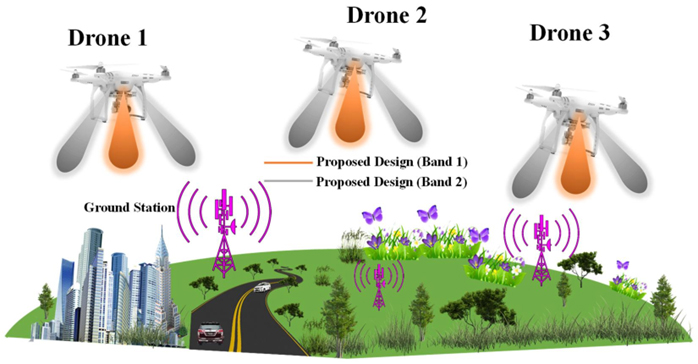

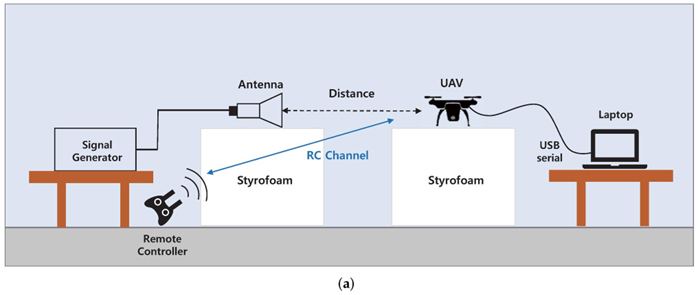

4. 通訊模組（WiFi / 5G / RF）
解決方案

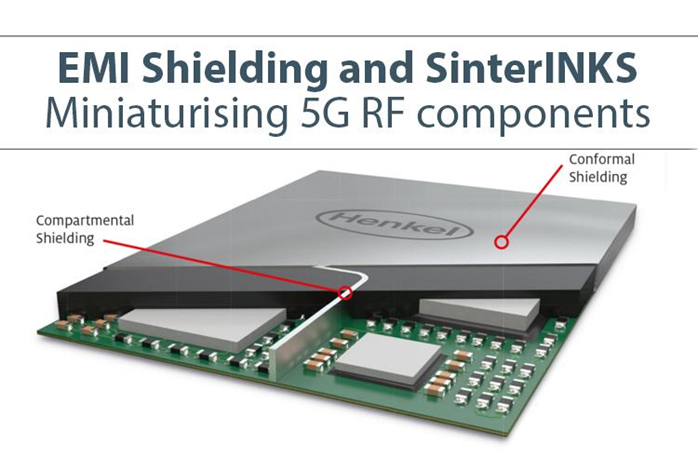

- 導電漆形成RF隔離區
- 天線周圍避免全封閉（金屬會影響訊號）
- 搭配吸波材控制方向性
效果
- 減少串擾（coupling）
- 提升通訊距離

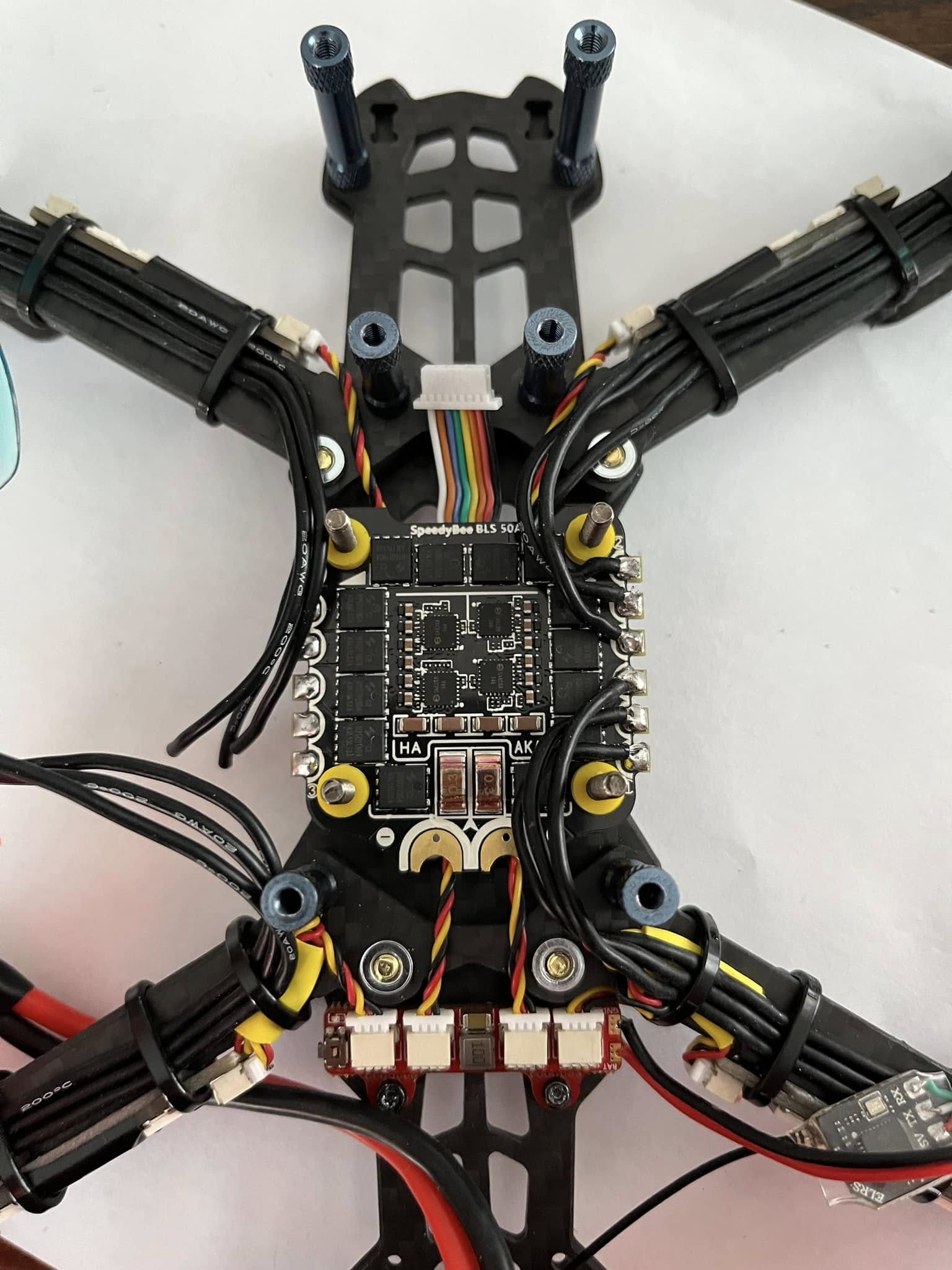

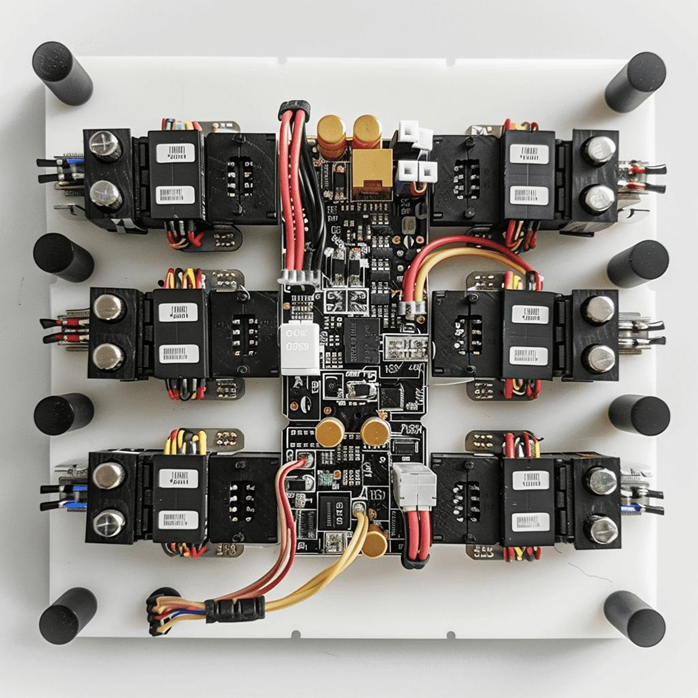

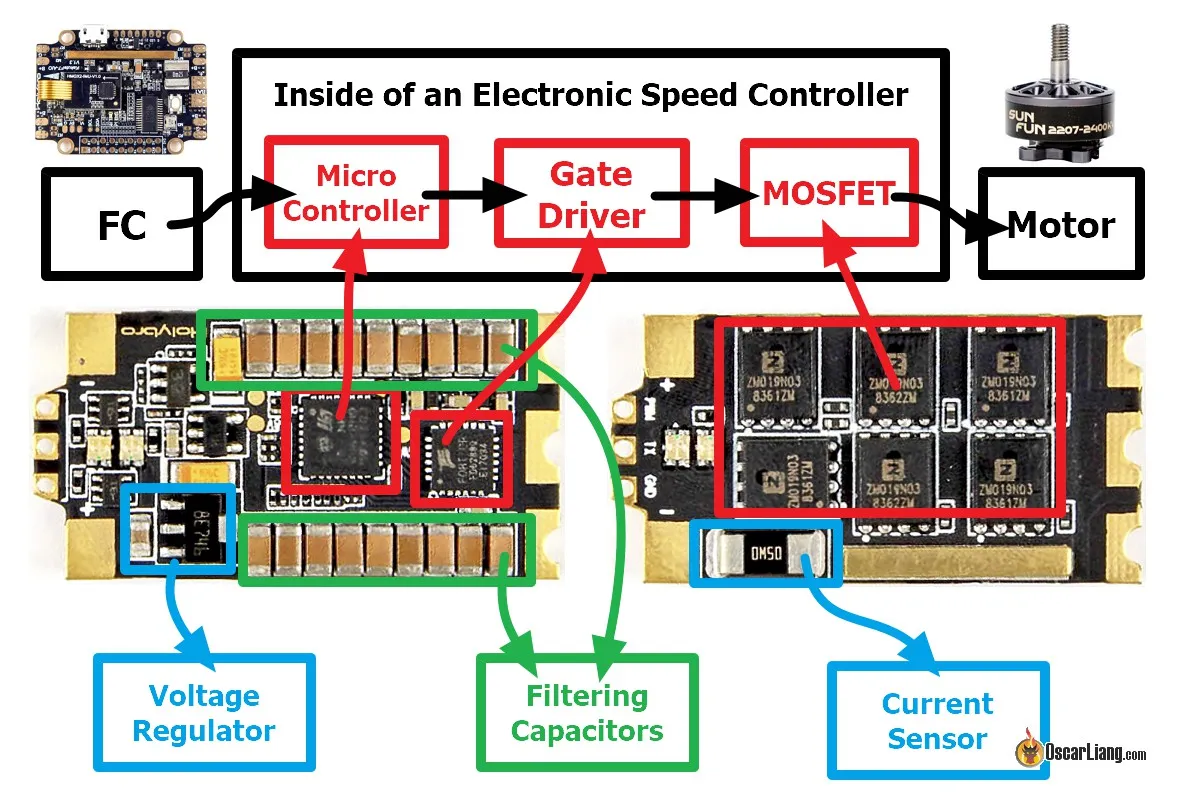

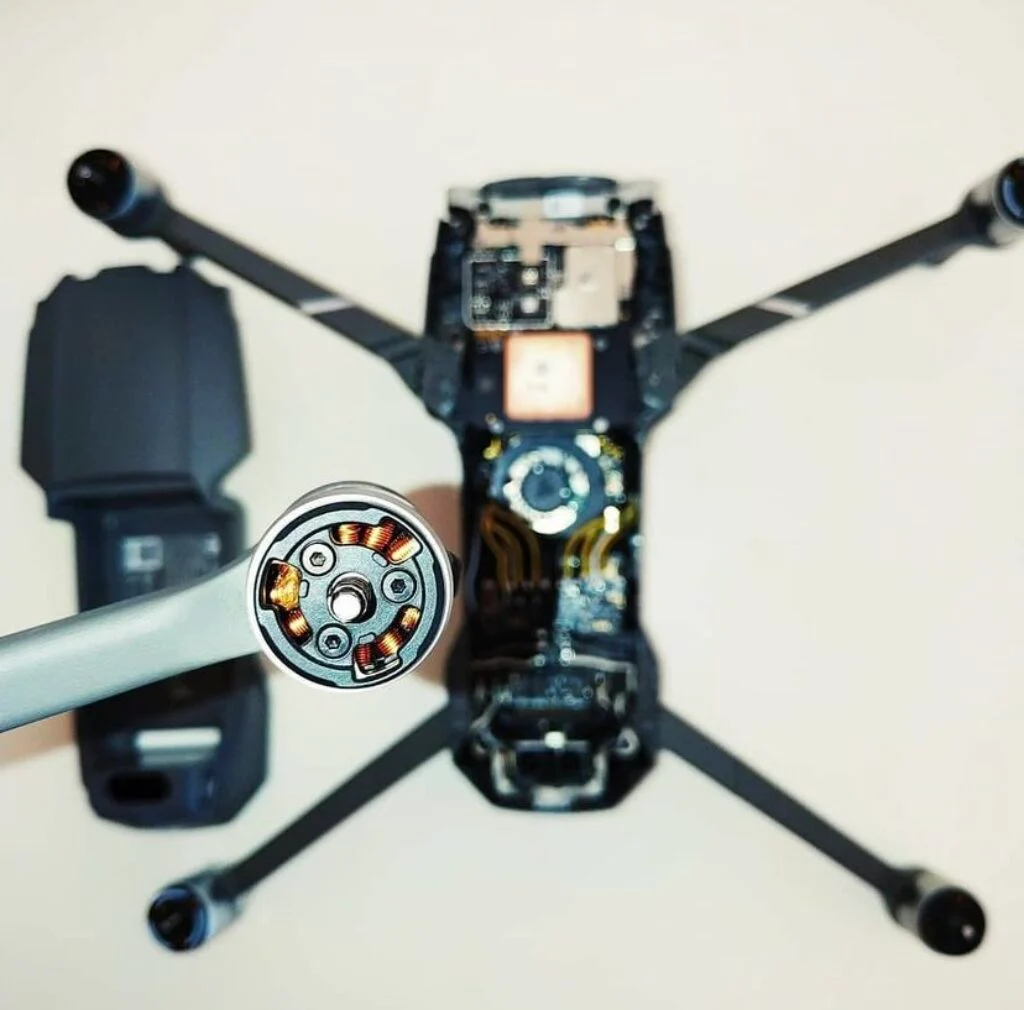

5. 電源系統（ESC / 電池）
解決方案
- ESC區域局部屏蔽
- 導電塗層 + 濾波設計
- 線束加磁環（ferrite core）
效果
- 降低高頻雜訊源
- 保護其他模組

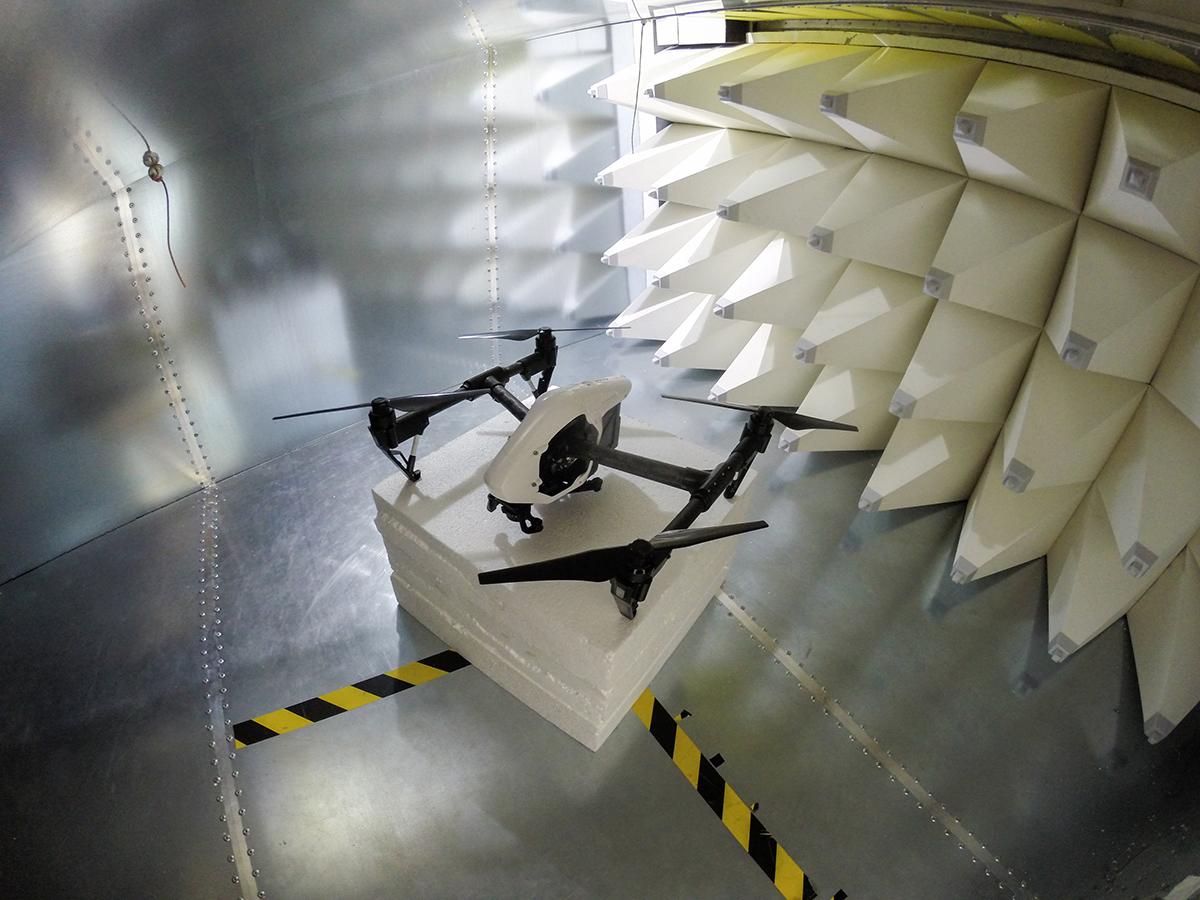

四、完整系統架構
無人機 EMI 最佳架構：
[馬達/ESC] → (噪聲源)
↓
[吸波材]（吸收）
↓
[導電漆外殼]（反射）
↓
[GND結構]（導走）
核心概念：
- 「源頭抑制 + 傳播阻斷 + 接地導出」
五、材料選型建議
導電漆
- 銅系：高導電（成本佳）
- 鎳系：抗氧化（戶外無人機推薦）
- 銀系：高端軍用
吸波材
- 鐵氧體（低頻EMI）
- 石墨烯（高頻）
六、設計注意（很重要）
無人機特別要注意：
1. 重量
- 導電漆要薄（<50μm）
2. 散熱
- 不要全封閉（避免過熱）
3. 天線區域
- ❌不能完全屏蔽
- ✔要「局部開窗設計」
4. 接地
- 一定要有低阻抗GND路徑
七、結論
無人機導電漆不是單一材料，而是：
✔ EMI屏蔽（導電漆）
✔ EMI吸收（吸波材）
✔ EMI導出（接地）
最佳方案：
導電漆 + 吸波材 + 接地設計（系統整合）
