吸波材原理

以下以工程視角說明「吸波材原理」，聚焦能量路徑、阻抗匹配與損耗機制。

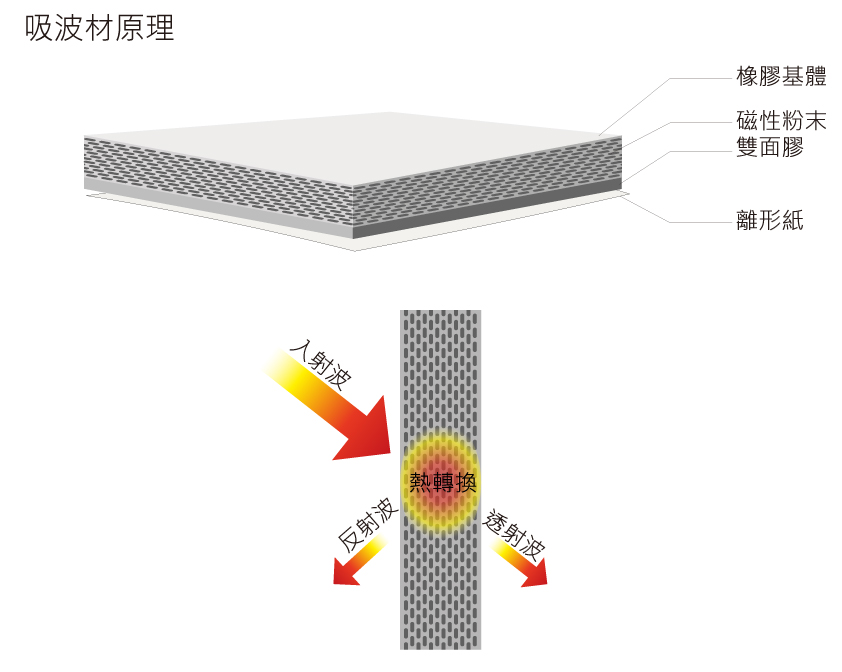

吸波材（electromagnetic absorber）的目標是把入射電磁波耦入材料並在體內轉為熱，不再反射回空間或在結構中多次往返。其核心是兩步：一是進得去（表面阻抗匹配，降低界面反射）；二是消得掉（體內損耗大，使波在穿透路徑中衰減完）。若只匹配不損耗，能量會透過材料再從背面射出；若只高損但嚴重失配，入射波多在表面被反彈。因此設計同時調控介電常數 εr、磁導率 μr 與等效表面阻抗 Zs，使入射時 Zin≈Z0（自由空間阻抗），並在體內提供足夠的介電/磁損。

阻抗匹配與厚度效應：常用四分之一波厚度近似：t≈c/[4f√(εrμr)]，可在目標頻點形成反射相消，提升耦入效率。實務上，為兼顧帶寬與角度入射，會採梯度匹配（由低到高的 εr、μr）或多層結構，使有效匹配區域加寬，並降低對入射角、偏振的敏感度。

損耗機制分為兩大類：

1. 介電損耗：來自偶極極化、界面極化與導電損。多孔碳、石墨烯、CNT、導電高分子等材料可建立導電網絡與大量界面，增加 ε″，把能量以焦耳熱耗散。過度導電則可能轉為鏡面反射，故需控制體積電阻在合宜範圍。

2. 磁性損耗：軟磁顆粒（NiZn/MnZn 鐵氧體、FeSiAl 等）經自然共振、交換共振與磁滯/渦電流機制貢獻 μ″。磁損在低至中 GHz 有效，能在較薄厚度下取得不錯衰減，但受 Snoek 極限制約（μ–f 乘積有限），需靠摻雜、各向異性與形貌工程提升上限。

結構化吸收：除本體材料外，還有「電路類比」與超表面路徑。Salisbury screen 以電阻層＋四分之一波介質層＋金屬背板形成單頻深陷；Jaumann 多層可展寬；頻選表面（FSS）與超材料單元則以亞波長幾何（等效 L/C/R）塑造窄帶到寬帶吸收，且能在薄層下獲得高效 |S11| 下降。對近場問題，薄型磁性片緊貼噪聲源或金屬邊界，能降低腔體模態與縫隙輻射。

角度與偏振：實際場景入射角分布廣，若材料僅在正入射匹配，斜入射時有效厚度與等效參數改變，吸收下降。解法是使用低反射表面（紋理/梯度）、複合介電–磁材料或對稱單元，提升寬角度、偏振不敏感特性。

熱–電耦合與可靠度：吸收即發熱，小腔體可能溫升，須做 Thermal–EMI 共設計（導熱路徑、背膠耐溫）。環境老化（濕熱、鹽霧、紫外）會改變 ε、μ 與膠黏性能，致中心頻移或衰減變淺，故需選用 UL94 等級、低逸散、耐候配方並控厚度公差。

量測與建模：材料層級以同軸/波導/自由空間法取得複數 εr(f)、μr(f)，計算反射損失 RL 與有效吸收帶寬（EAB）。系統層級則以近場掃描定位熱點，再做整機 EMI/OTA/RCS 量測閉環驗證。數值上，除傳統傳輸線模型，亦以全波電磁模擬（FEM/FDTD）聯合優化 ε、μ 分布、幾何單元與厚度。

總結：吸波材的原理不是單一「黑盒子」，而是阻抗匹配＋體內損耗＋結構共振的協同。透過調控 εr、μr、厚度與多層/超表面設計，讓電磁波既能進入、又在短路徑內被有效耗散；再配合熱、機構與環境設計與可量測的驗證流程，才能在目標頻段、角度與實務條件下，穩定地把「不想要的電磁能」變成安全、可管理的熱。
