納米晶在伺服器上的解決方案

一、電源輸入端 EMI 濾波

應用位置

• AC-DC PSU 輸入端 EMI Filter
• Power Shelf → 48V 匯流排入口

做法

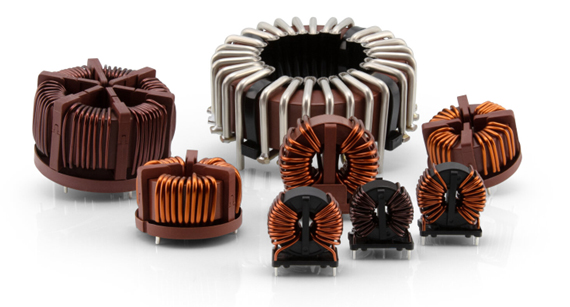

• 以**納米晶共模扼流圈（CMC）**取代傳統鐵氧體 CMC

效益

• 高磁導率 → 同等抑制、體積更小
• 寬頻共模噪聲抑制佳 → 更容易過 EMC
• 溫升低、穩定度高 → 長時運轉可靠

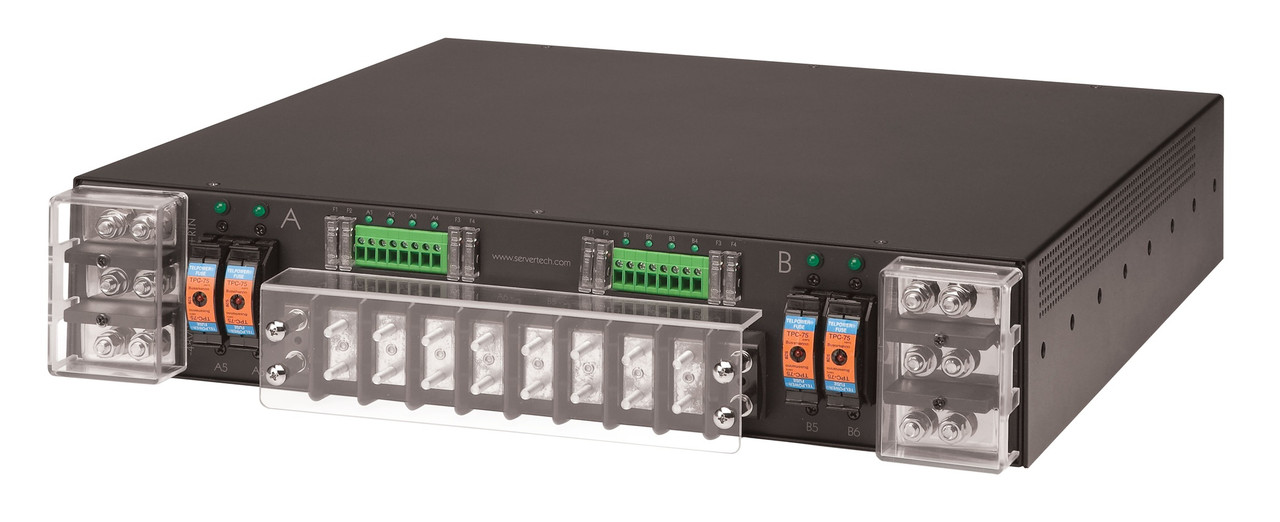

二、48V 架構（OCP / Open Rack）
       匯流排與進板濾噪

應用位置

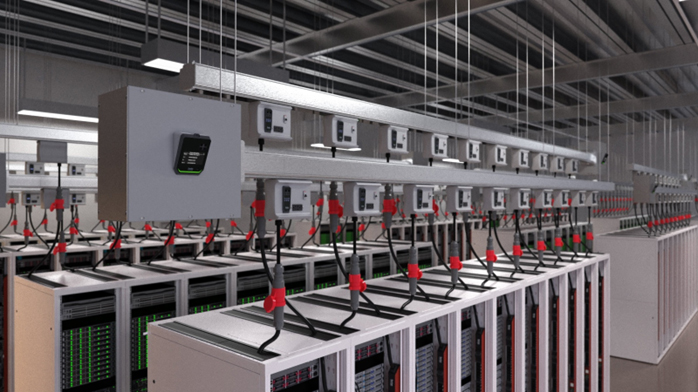

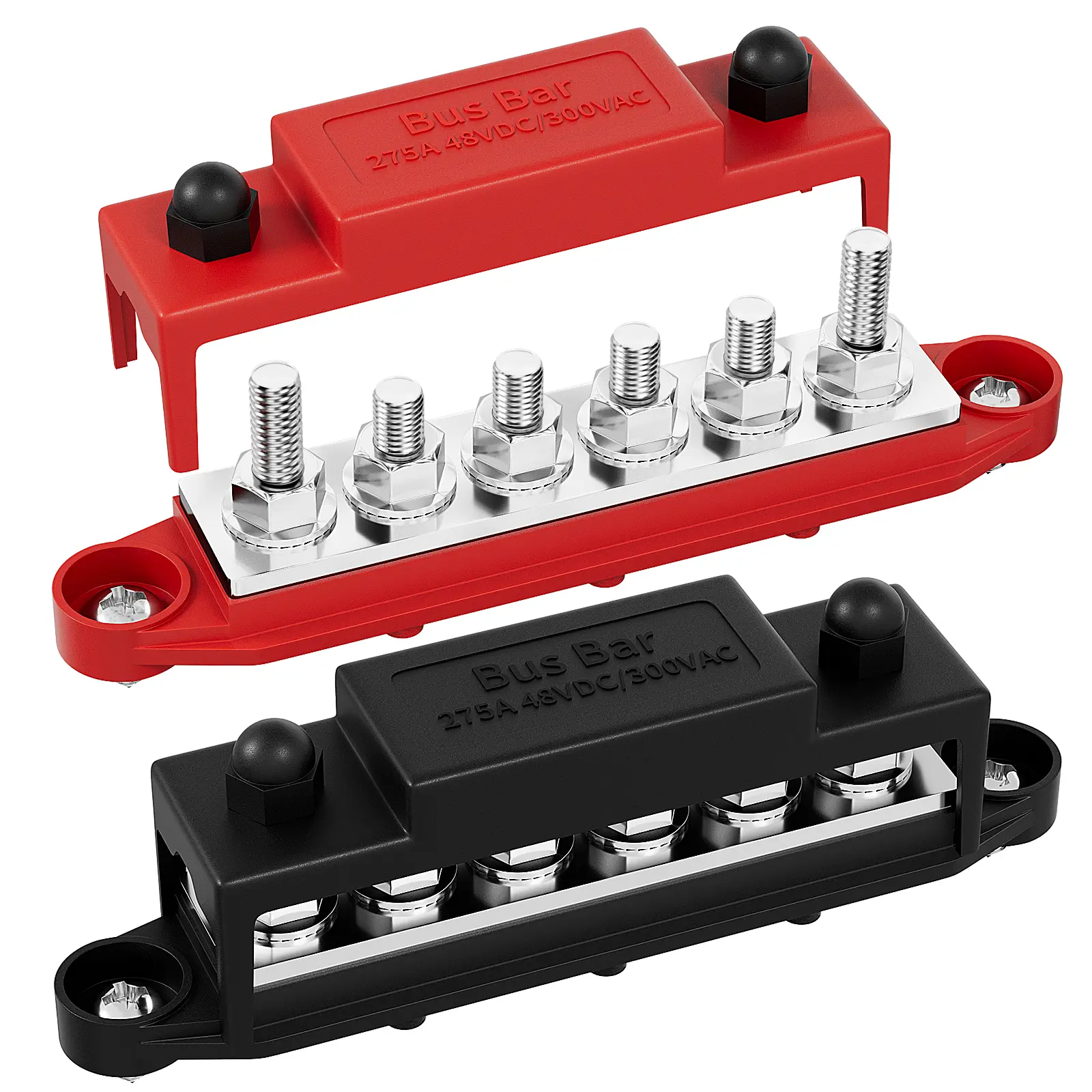

• 48V Busbar → Server Sled 入口
• 高電流線束、母排轉接處

做法

• 在進板入口配置納米晶 CMC（搭配 Y-Cap/接地策略）

效益

• 在不增加銅損的前提下壓制共模噪聲
• 改善熱設計與風道，支援高功率密度

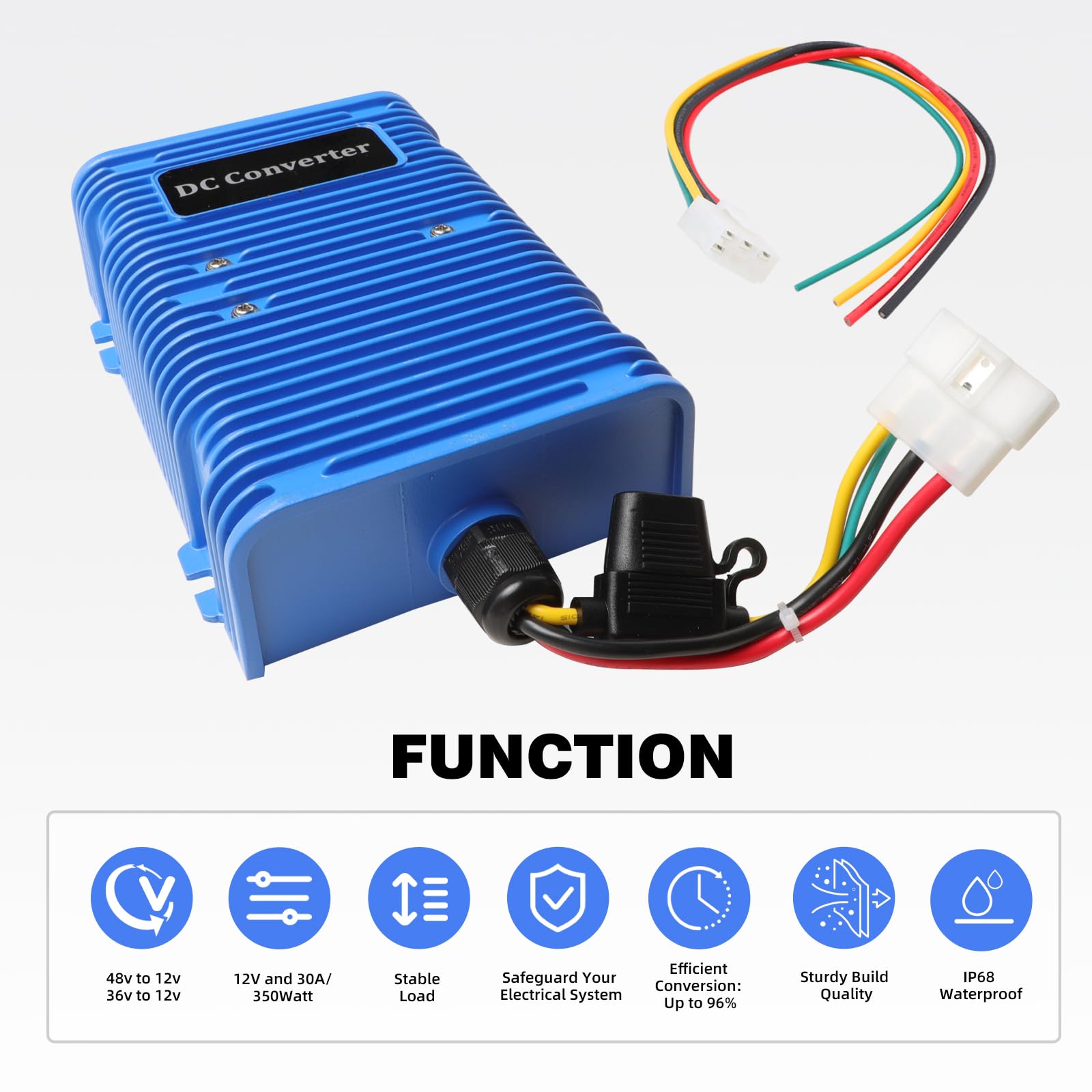

三、48V → 12V 隔離型 DC-DC
     （高功率密度段）

應用位置

• LLC / PSFB 等隔離型 DC-DC 的高頻變壓器磁芯
• 高電流輸出電感（視頻率/拓撲）

做法

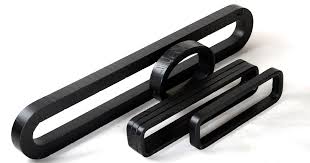

• 以納米晶磁芯設計高頻變壓器（或關鍵電感）

效益

• 高頻下損耗低 → 效率提升
• 磁芯可做小 → 功率密度↑、溫升↓

補充：VRM 多相 Buck 常用粉末鐵芯/鐵氧體；納米晶更適合高隔離功率段與 EMI 濾波段。

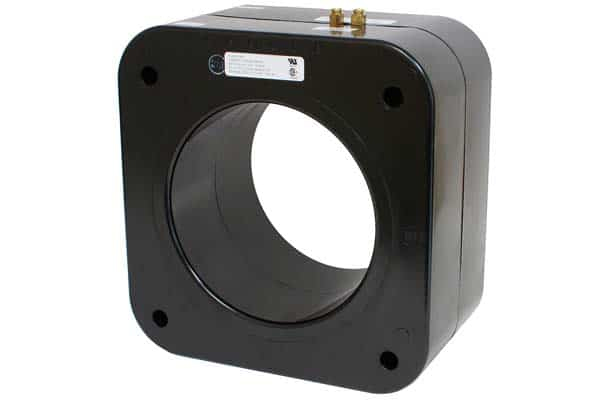

四、量測與保護（CT／零序偵測）

應用位置

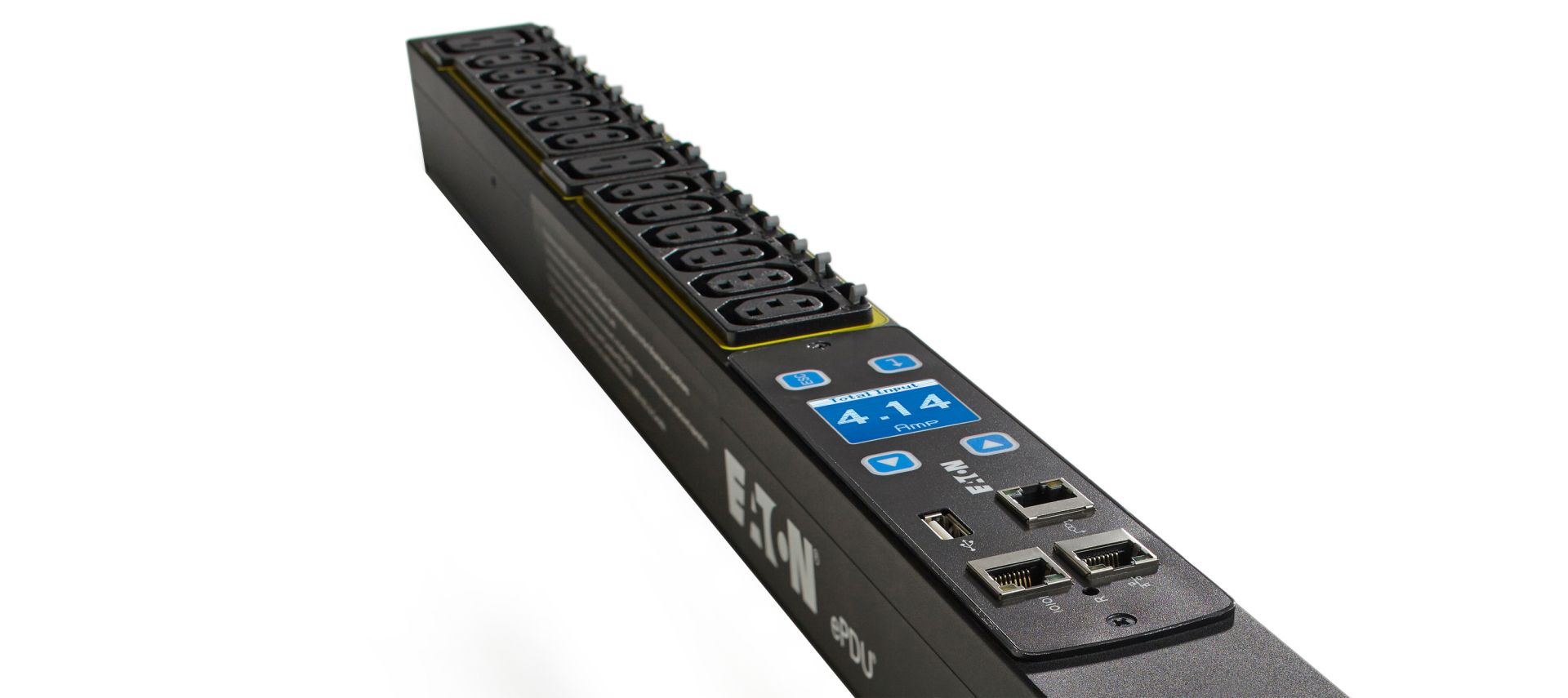

• Power Shelf、PDU、主電源模組

做法

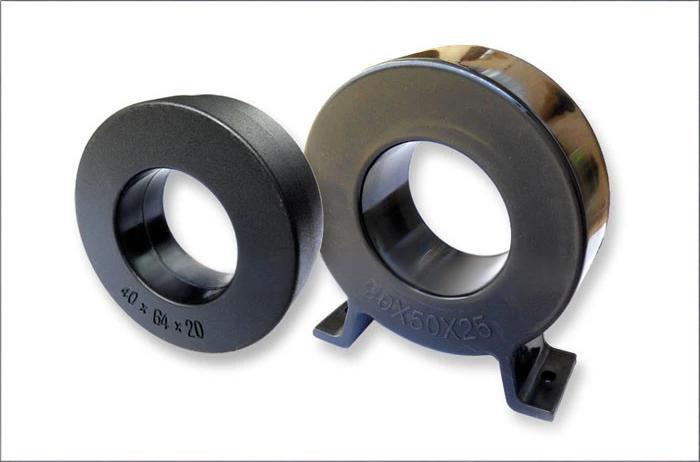

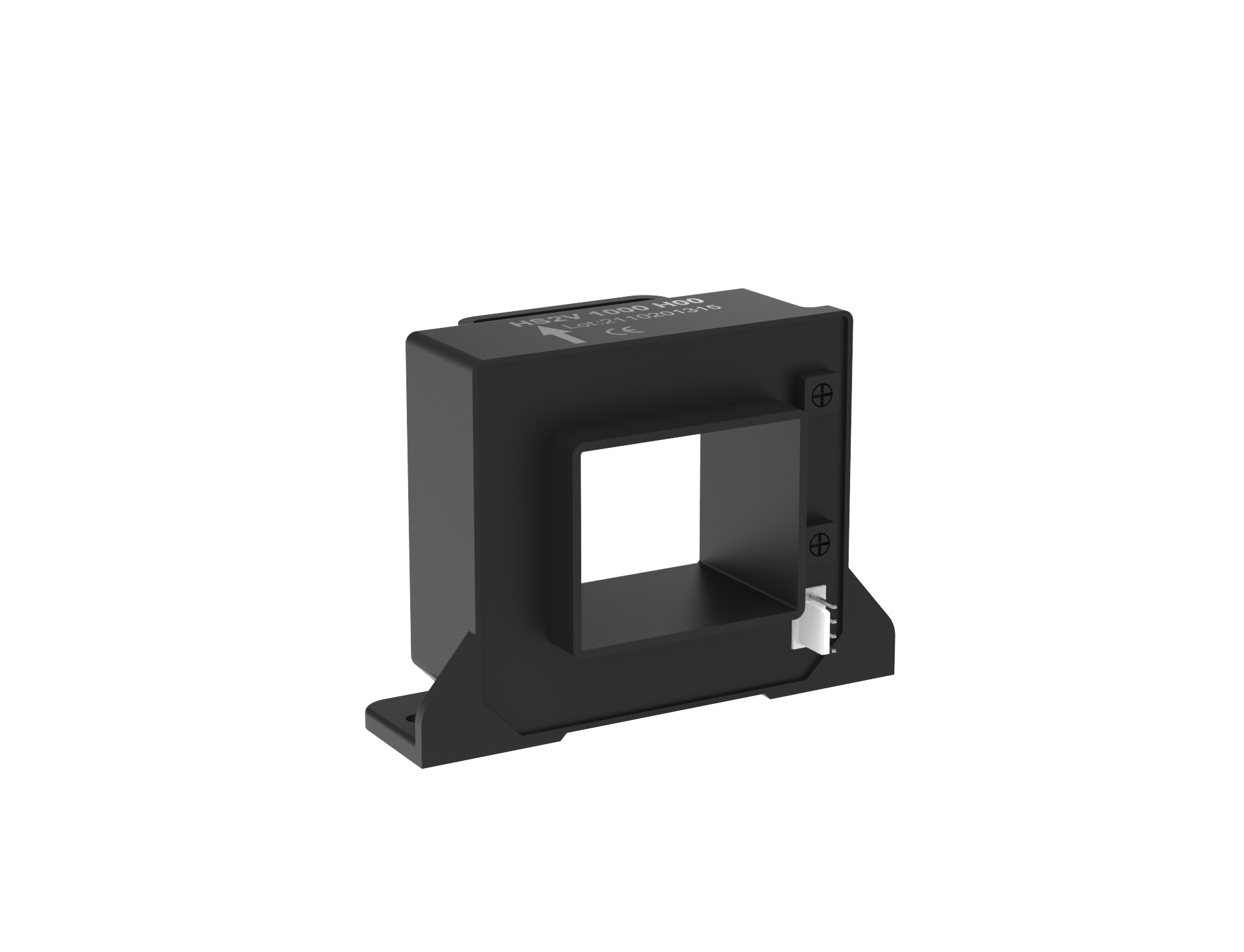

• 納米晶電流互感器（CT）／零序偵測

效益

• 高靈敏、線性好 → 量測準、保護快
• 有利於過流、漏電、異常診斷

五、你可以直接採用的導入順序

1. 先解 EMI：PSU / Power Shelf 輸入端納米晶 CMC
2. 再管 48V：匯流排 → 進板 入口共模濾波
3. 衝功率密度：48→12 隔離 DC-DC 變壓器磁芯升級
4. 補量測：CT / 零序偵測提升保護與可觀測性
5. 驗證項目：傳導 EMI（多負載點）、溫升、效率、浪湧/Hot-plug

總結

納米晶在伺服器上的價值＝「更小的磁性件，換來更好的 EMI、更高的功率密度與更低的溫升」。
