高導磁合金在網通上的解決方案
High-permeability magnetic alloy solutions for network communication
高導磁合金在網通上的解決方案

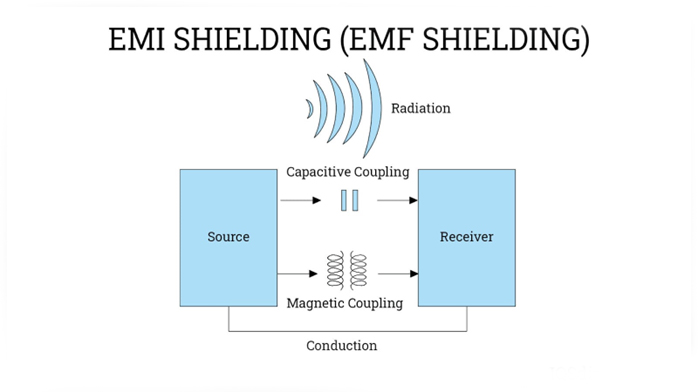

一、網通設備的磁干擾痛點
- PoE / DC-DC / 變壓器 → 低頻磁場外洩
- 高速差動線（10G / 25G / 100G） → 磁耦合造成抖動
- 多模組密集 → 模組間磁串擾，需要「導磁」而非只靠反射或吸波。
二、4 大解決方案
01. 電源模組（PoE / PSU）磁屏蔽
問題：50/60 Hz 與開關磁場干擾 PHY / SerDes
作法：變壓器外包覆 Mu-metal 或 Ni-Fe 合金罩
成效：低頻磁洩漏顯著下降，EMC 磁場項目穩定過關
三、選材快速對照
| 位置 | 干擾型態 | 建議材料 |
|---|---|---|
| PoE / PSU | 低頻磁場 | Mu-metal |
| SFP / QSFP | 高速耦合 | 坡莫合金 |
| PHY / Clock | 局部磁耦合 | 坡莫合金罩 |
| 機殼內壁 | 整體磁控 | 高導磁片 |
四、工程關鍵
- 必須退火（未退火＝效果大打折）
- 避免磁飽和（厚度與間距要算）
- 常見最佳解：高導磁合金（低頻）＋吸波材（高頻）疊層
五、總結
本網通設備於電源與高速介面關鍵區導入高導磁合金進行磁場導引與隔離，有效降低低頻磁洩漏與模組間磁耦合，提升高速傳輸穩定度並通過電磁相容測試。
推薦材料
摩新有 1Hz～100GHz 高低全頻的高導磁合金產品，可解決各種頻率所產生的電磁波 EMI 干擾。
